瞅瞅人家拆的 新款XPS13笔记本电脑拆解
1/57
XPS13的最新款又向最高难度挑战了一把，戴尔就喜欢在某些产品身上秀一下技术~ 刚不久，著名的拆解大拿ifixit.com就给大家秀了一把这货的拆解。所有照片都是人家ifixit的啊，咱这就是搬个砖而已。
2/57

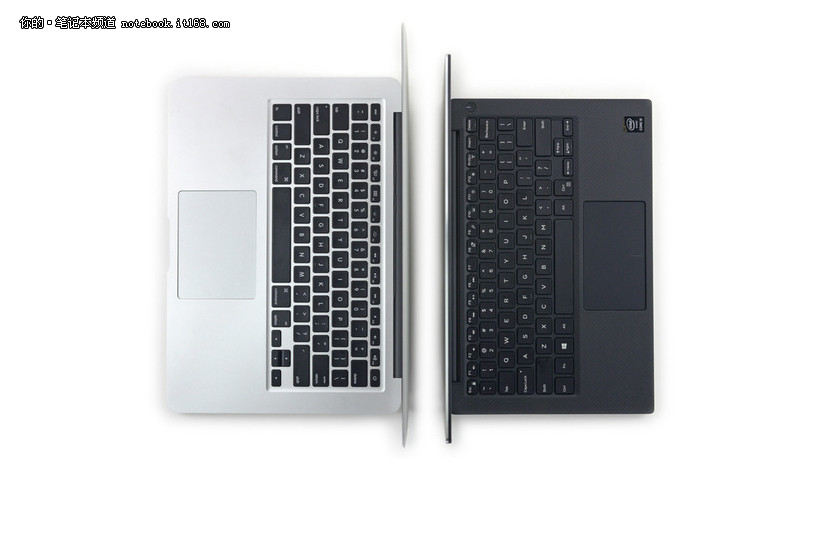

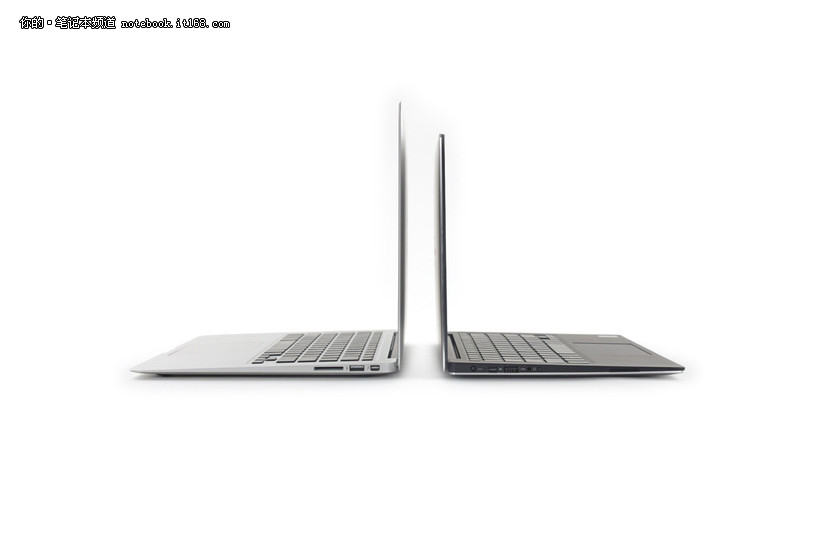

首先不忘了和13英寸的MacBook air比一下，XPS13是13英寸的屏幕装进了11英寸的机身。
3/57
这张瞅着最清楚，11英寸的机身比13英寸的小一圈儿。
4/57

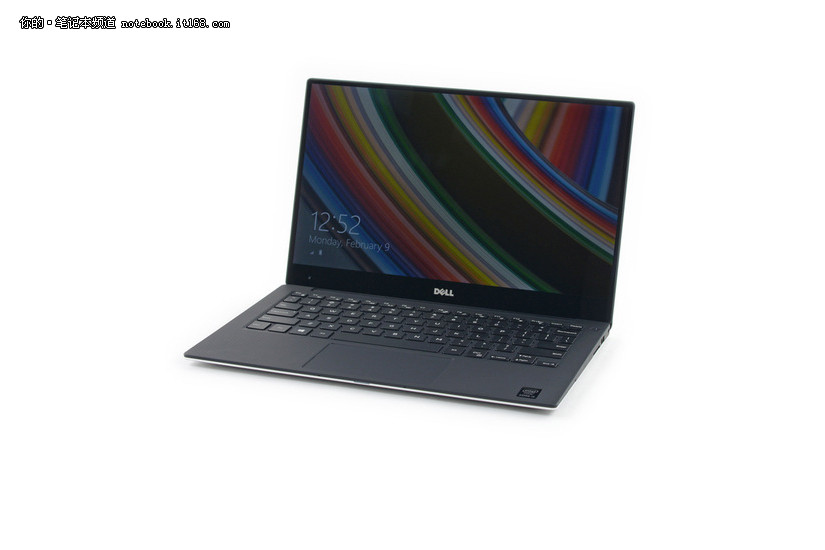

13英寸屏幕装进去的话，就得窄边框处理了。
5/57
而且还是触摸的。
6/57

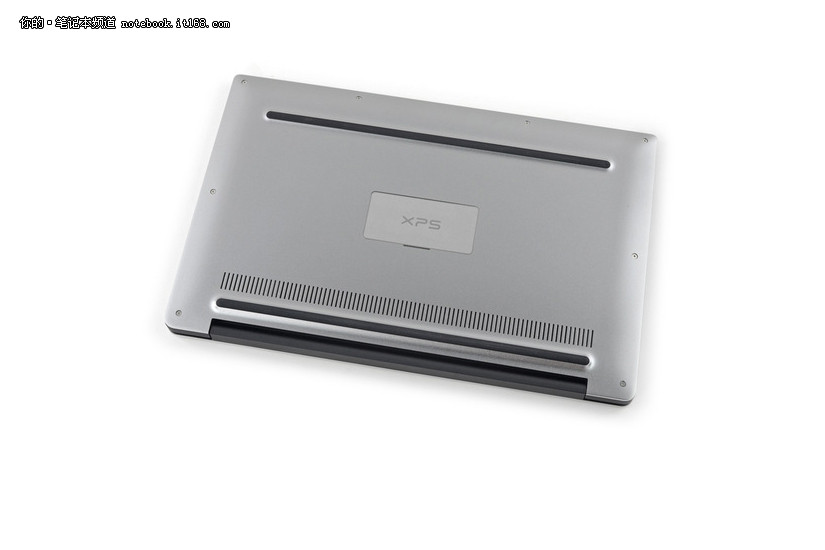

OK，把身体调过来，小妞...
7/57

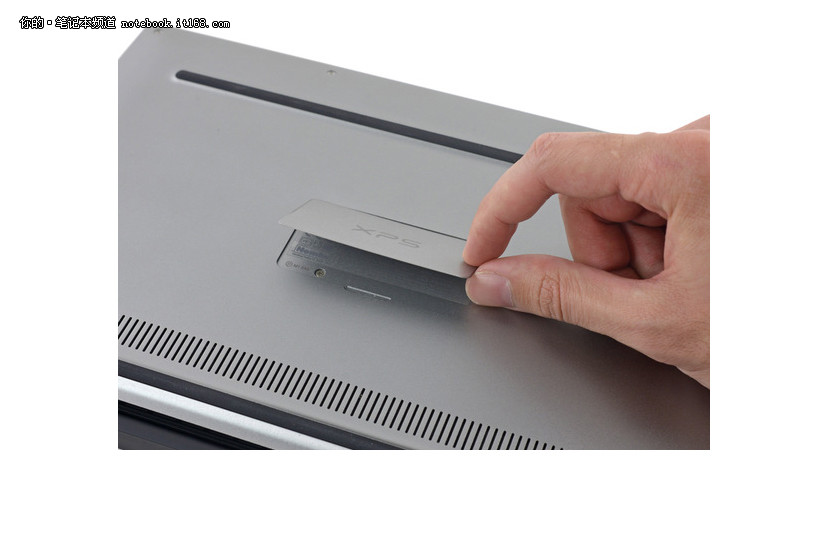

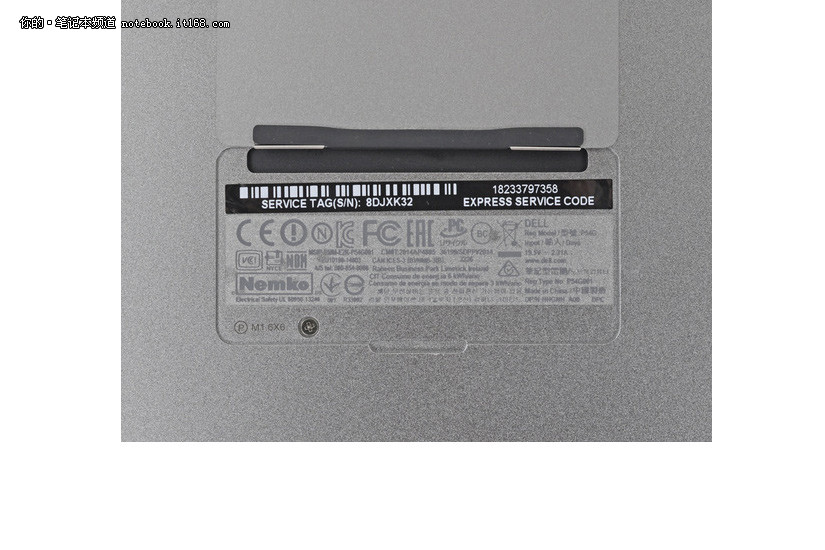

戴尔就喜欢整些没××用的玩意儿。
8/57
~
9/57
开拆！
10/57

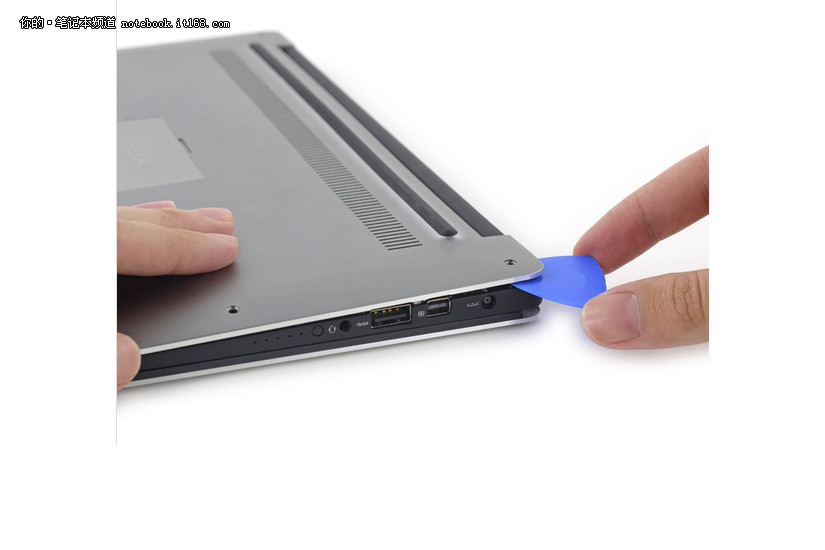

我滴妈，还要用拨片，确实，这玩意儿有时候比撬棍好使。
11/57

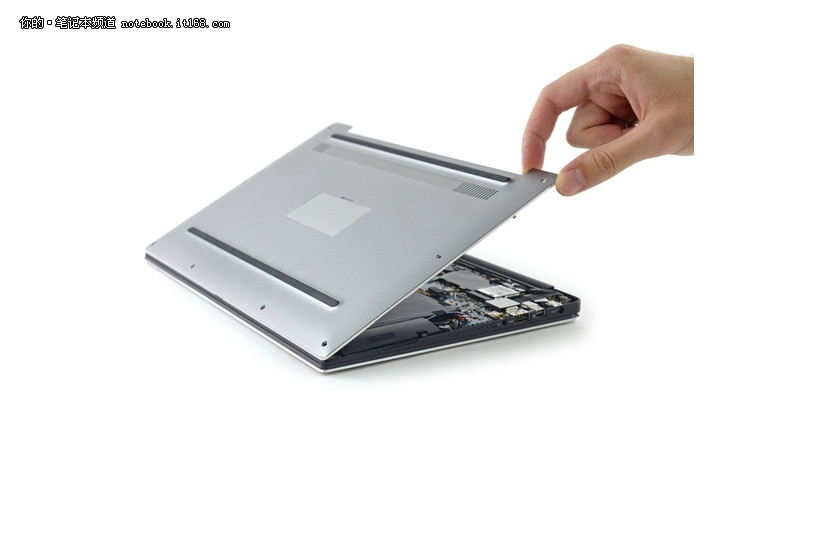

这张纯粹摆拍。
12/57

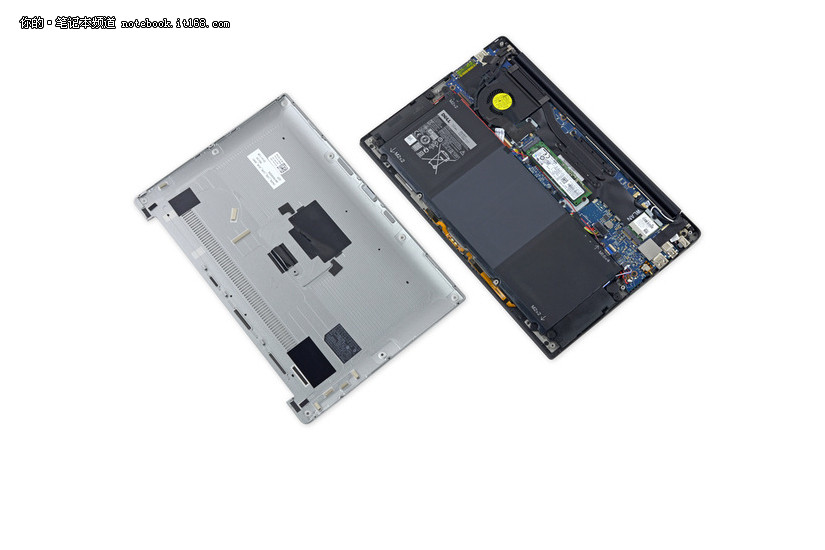

不是苹果的一色黑啊，是一水儿的蓝，但是相当紧凑。
13/57

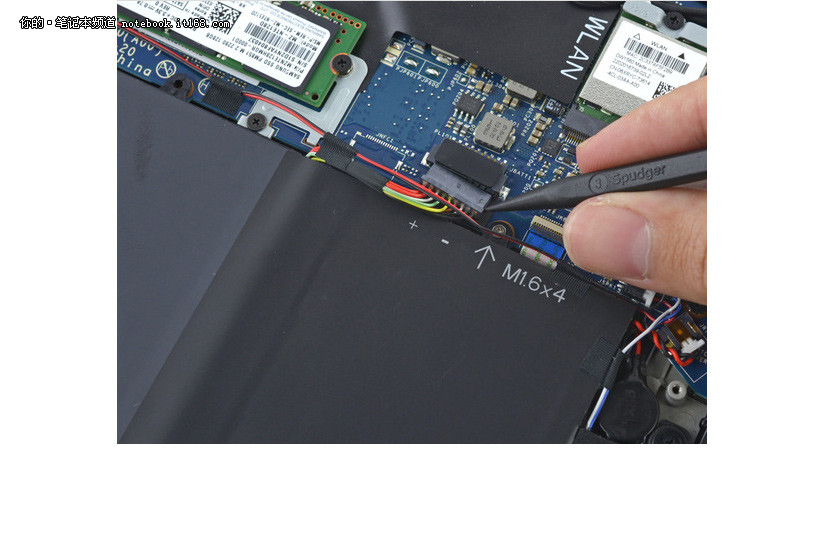

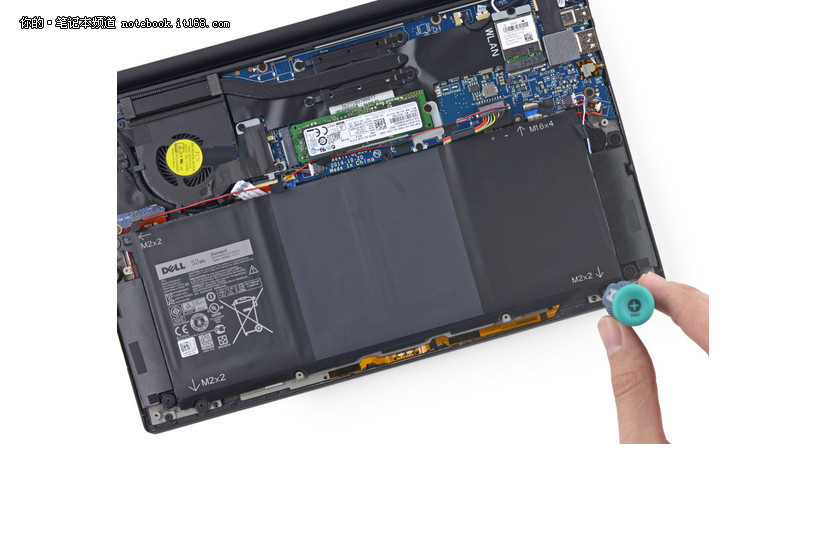

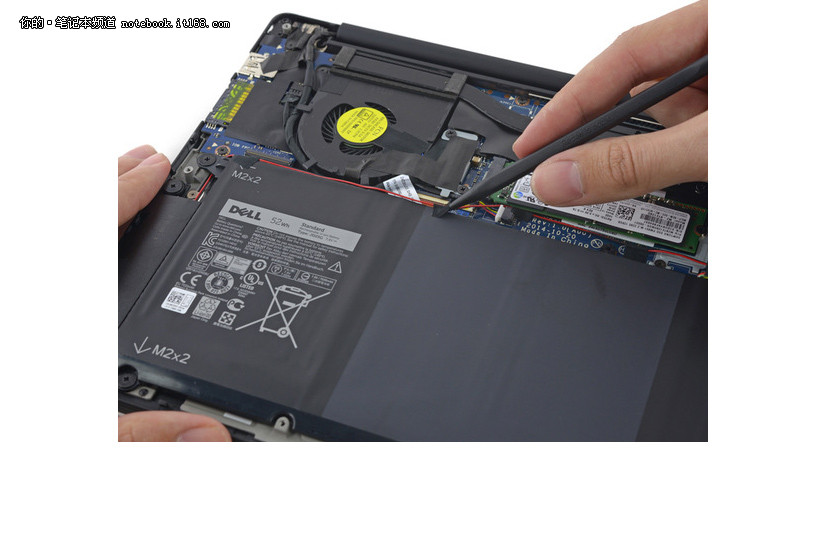

电池，这个还得把导线从插槽上拔掉。
14/57
完了还得吧一根喇叭线弄掉，不然就扥折了。
15/57

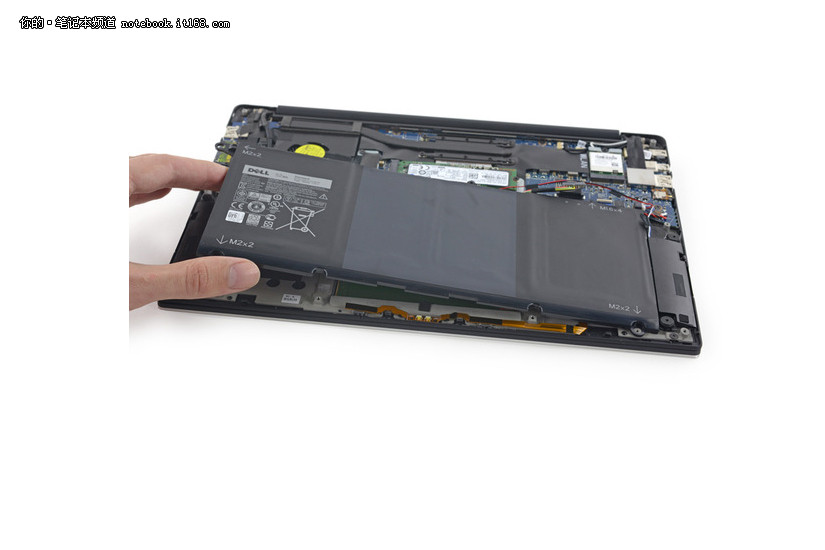

这样就能把电池取下来了，真麻烦...刚才那算飞线不？
16/57

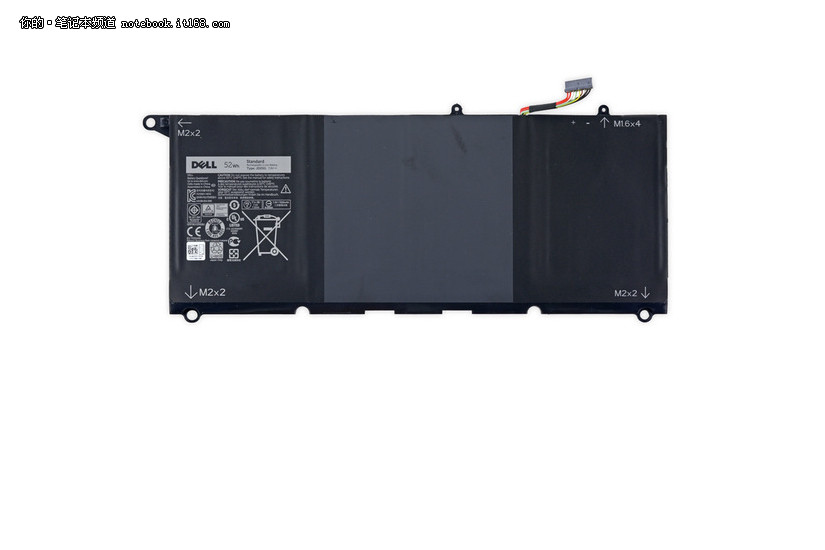

“four-cell, 7.4 V, 52 Wh”，意思是4芯儿，2瓦时。
17/57
开WiFi，屏幕亮度40%，就上网用的话，差不多11个小时吧。
18/57

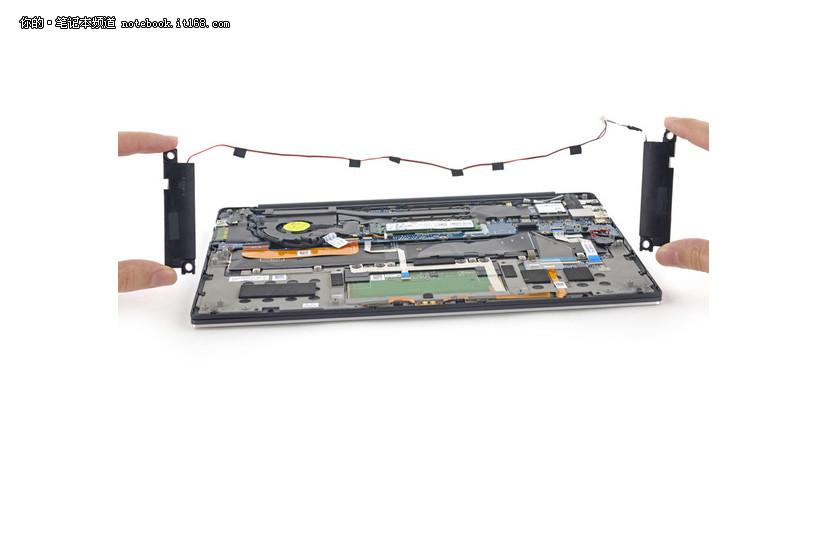

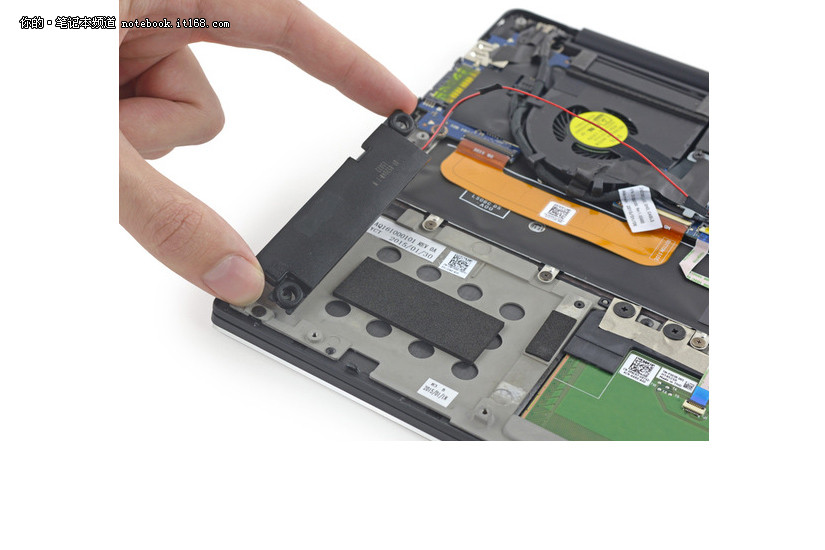

电池下来了，喇叭就都能拔掉了，都是螺丝固定的。
19/57

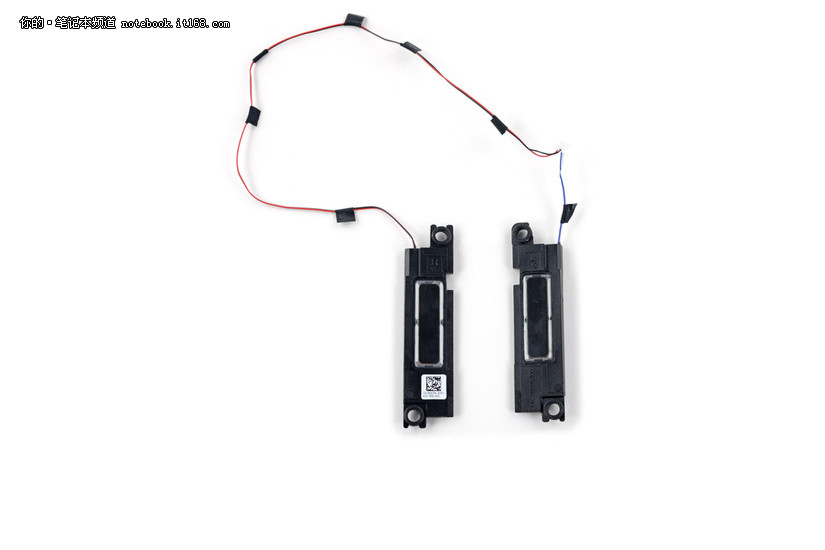

一对儿。
20/57
这设计有意思，连体的。
21/57

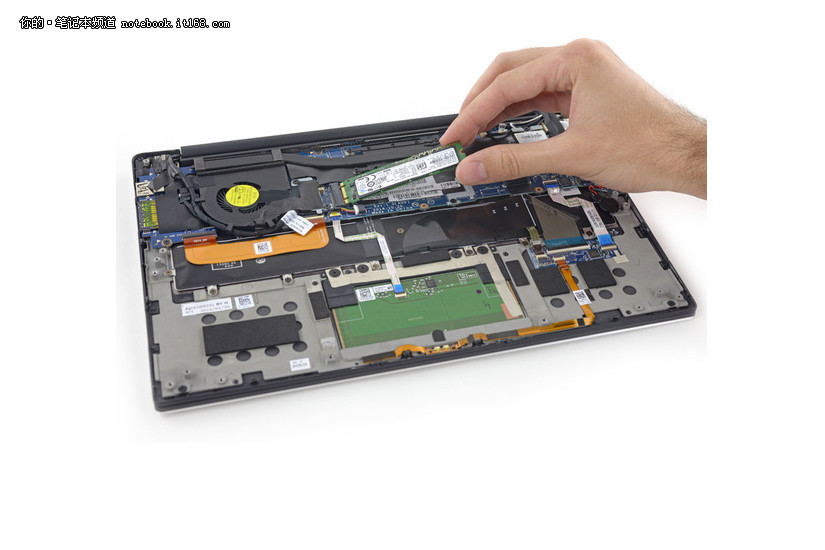

随便儿拆卸的固态存储模块儿。
22/57

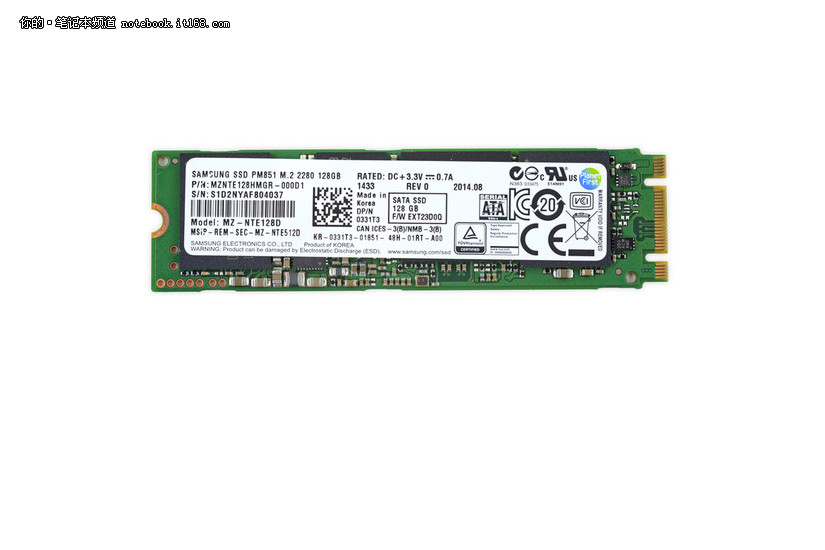

128 GB Samsung PM851 M.2的固态存储。
23/57

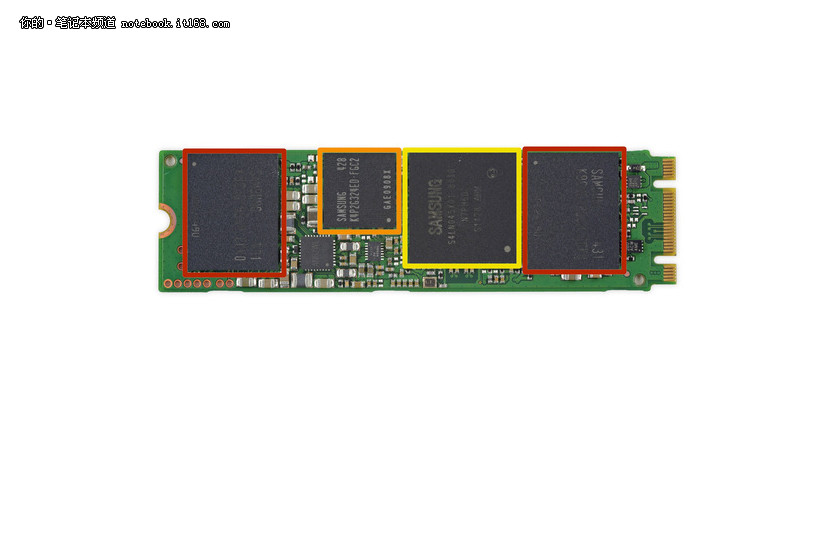

红色是2 x Samsung 431 K9CHGY8S5M-CCK0 64 GB TLC NAND flash，橙色是Samsung 428 K4P2G324ED-FGC2 512 MB LPDDR2 DRAM，黄色是Samsung S4LN045X01-8030 MDX controller。
24/57

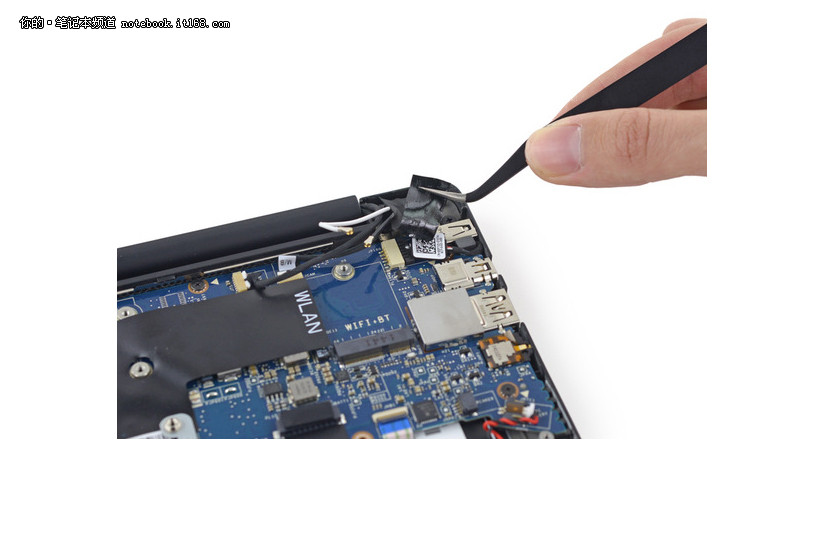

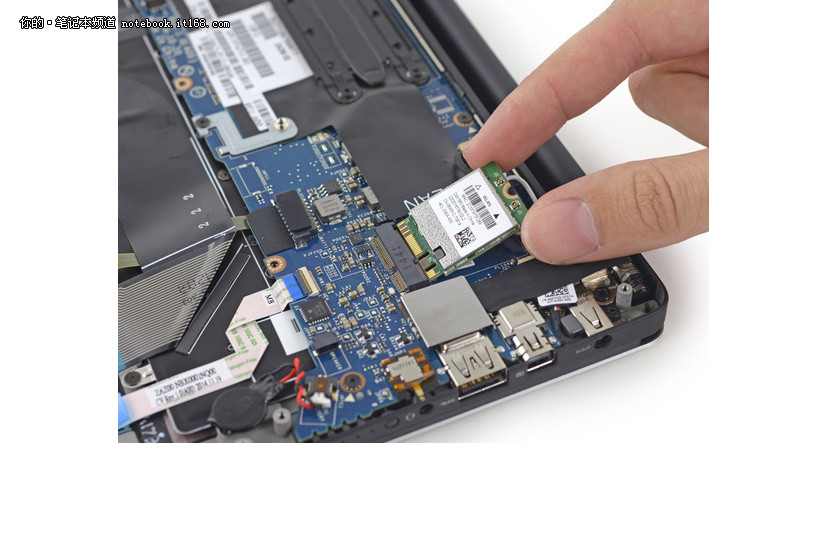

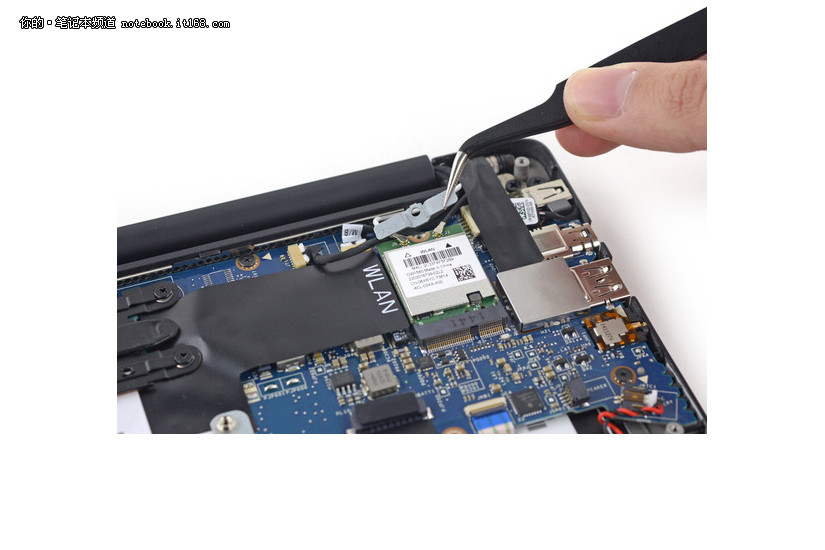

嘿，拆个无线模块还用小镊子！
25/57
这货是Broadcom DW1560 Wi-Fi/Bluetooth 4.0 LE。
26/57

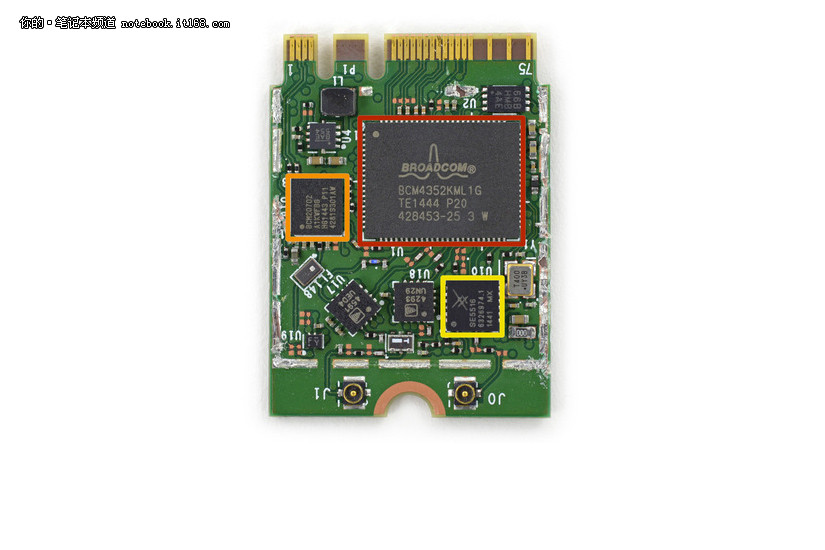

红色是Broadcom BCM4352KML 5G WiFi 2-stream 802.11ac transceiver，橙色是Broadcom BCM20702 single-chip Bluetooth 4.0 solution with BLE support，黄色是Skyworks SE5516 dual-band 802.11a/b/g/n/ac WLAN front-end module。
27/57

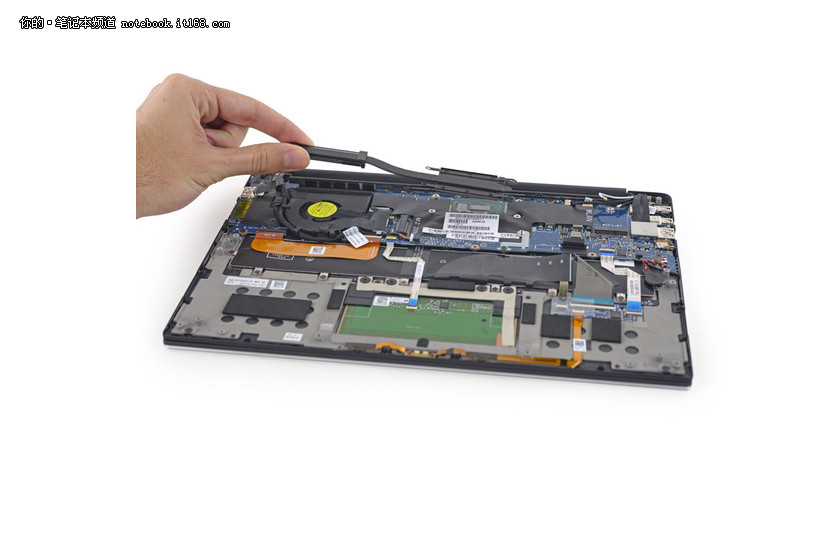

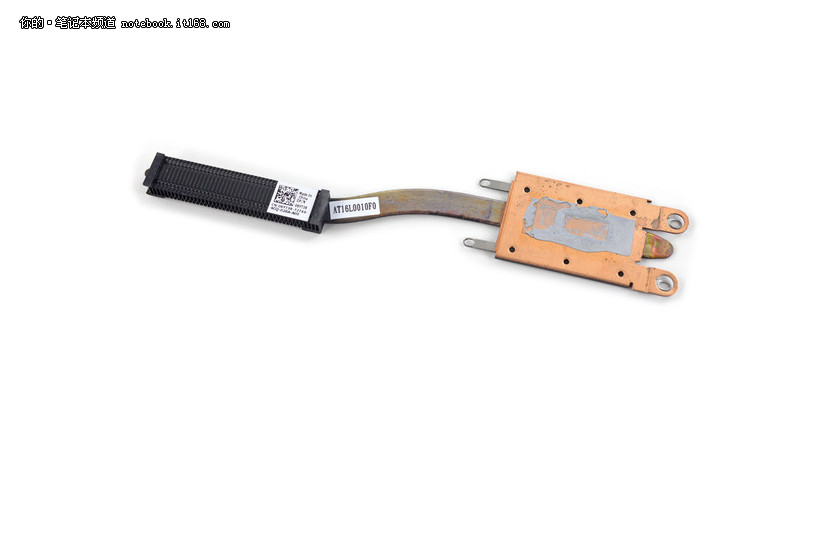

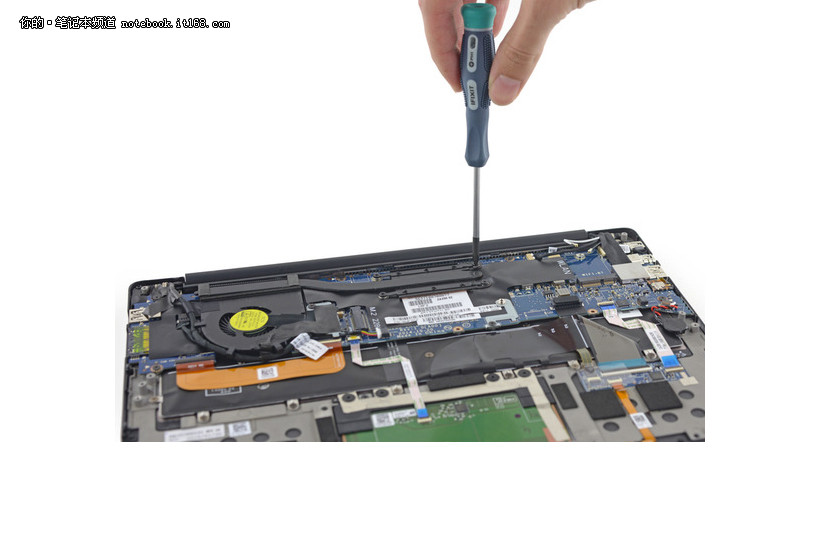

这帮人说“她用的好像就是MacBook air在2014年早些时候用的散热组件设计”。
28/57
~
29/57
~
30/57
怎么又一堆胶布胶水吖。
31/57

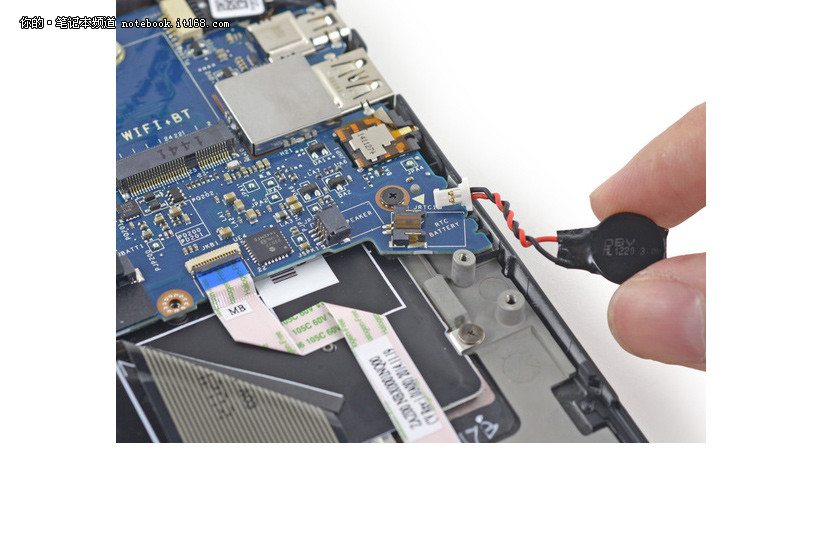

这个最好别动啊，还指望着装回去接茬用呢。
32/57

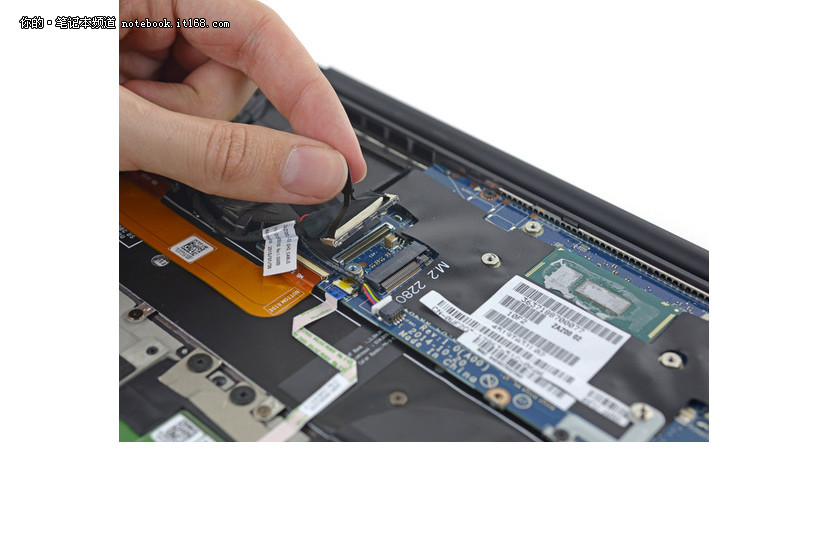

嚯，屏幕排线放在风扇这儿了，不光这，什么电源、SD卡啥的排线都安这儿了。
33/57
这帮人顺着说明书拆，戴尔还有电脑的拆解说明书？？？
34/57

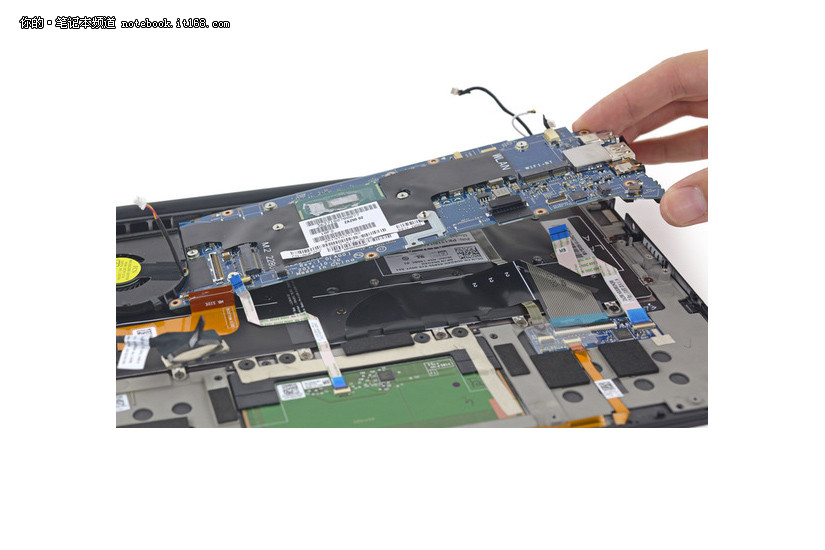

等把主板、风扇什么的都扥下来，又傻眼了，这...这
35/57

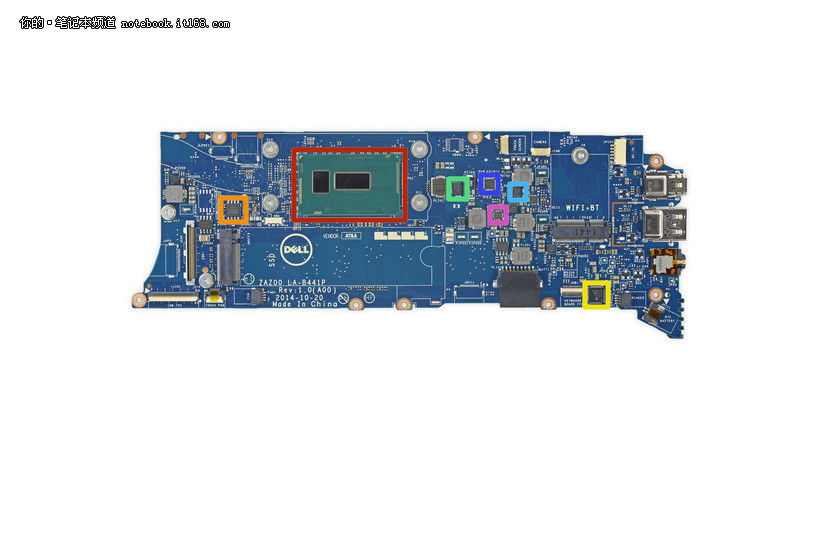

红色是5th Generation Intel Core i5-5200U processor (up to 2.70 GHz) with Intel HD Graphics 5500，橙色是Winbond 25Q64FVS10 64 M-bit serial flash memory，黄色是Microchip Technologies MCP23017 16-bit input/output port expander with interrupt output，绿色是Texas Instruments CSD97374Q4M high frequency synchronous buck NexFET power stage，湖蓝色是Texas Instruments CSD87330Q3D synchronous buck NexFET power block，宝蓝色是Texas Instruments TPS51624 4.5 V to 28 V, 1/2-phase step-down driverless controller，枚红色是ANPEC APW8813/A DDR2 and DDR3 power solution synchronous buck controller with 1.5 A LDO。
36/57

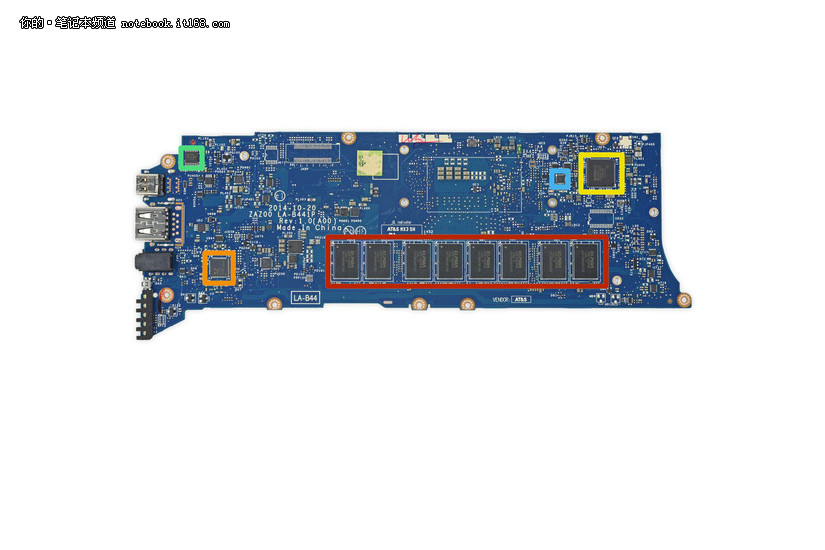

这边儿，红色是Elpida/Micron J8416E6MB-GNL-F 8 GB (8 x 1 GB) DDR3L-RS 1600 MHz dual-channel RAM，没法换，焊死的，橙色是Realtek ALC3263 audio codec，黄色是SMSC MEC5085 low power embedded flash，绿色是Texas Instruments SN74CBT3257C 4-bit 1-of-2 FET multiplexer/demultiplexer, 5 V bus switch，湖蓝色是ON Semiconductor NCP4545 controlled load switch。
37/57

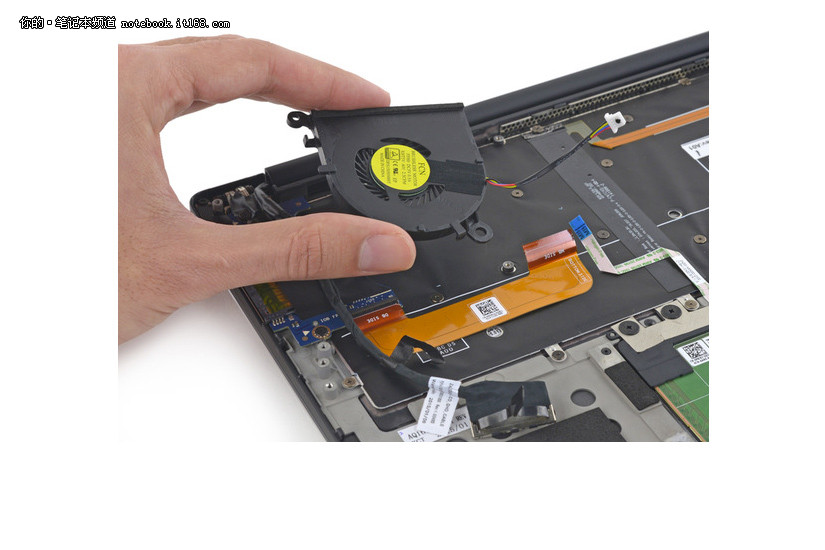

5V 2.5W的小风扇。
38/57
~
39/57
~
40/57

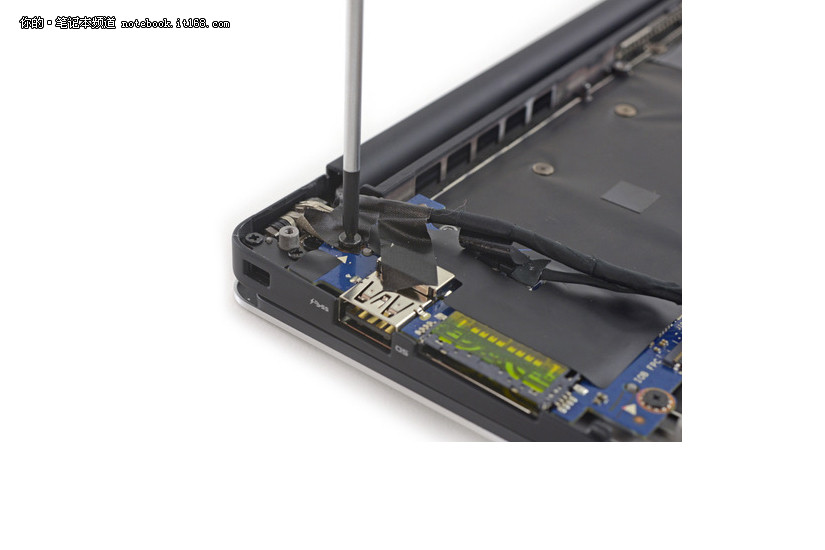

还有两个小儿板，就是I/O板子。
41/57
红色是Realtek RTS5249 card reader controller，橙色是Texas Instruments TPS2544 USB charging port controller and power switch。
42/57

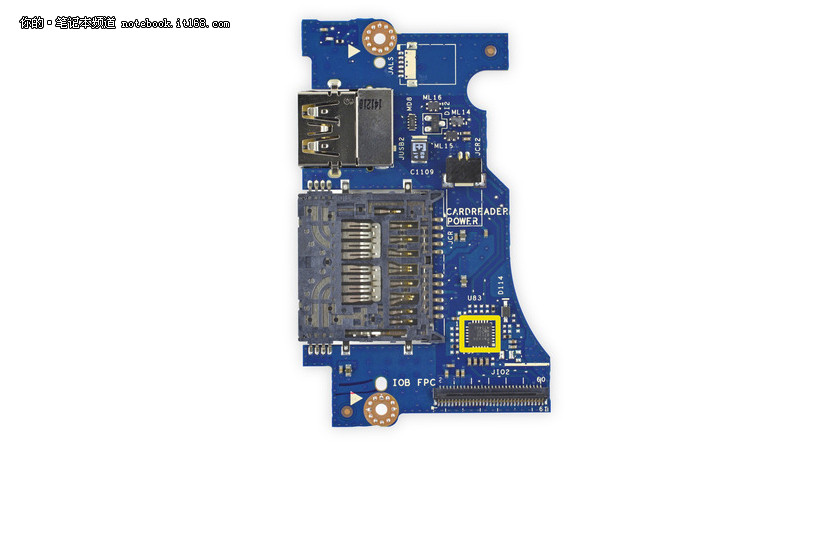

黄色是Parade PS8713B single port USB 3.0 repeater/redriver。
43/57
LED指示灯的排线，废柴。
44/57

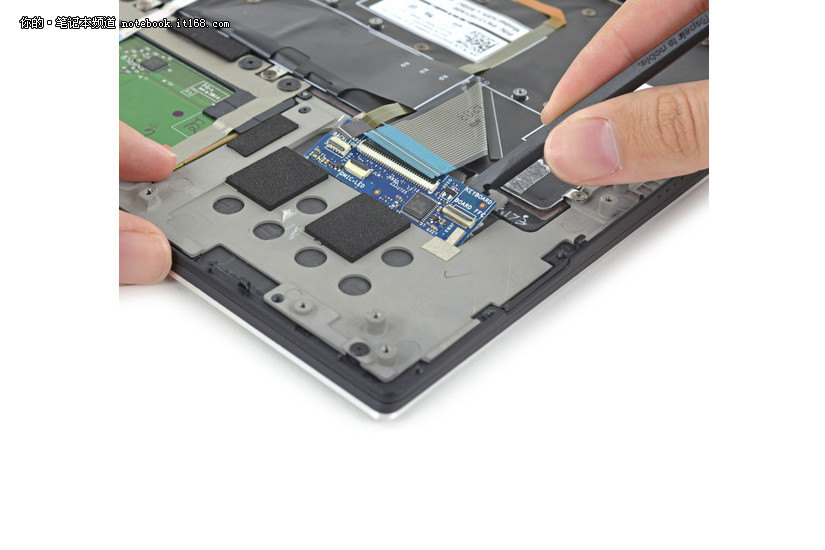

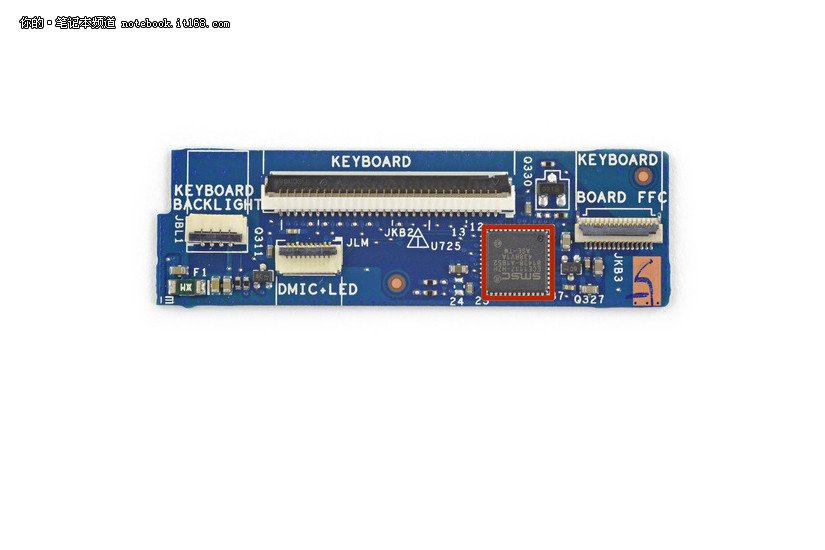

这个小板儿，它连接的东西很杂碎，什么键盘、背光、触摸板、LED指示，话筒都归它。
45/57
红色是SMSC (Microchip) ECE1117 multi-function BC-Link/SMBus companion device。
46/57

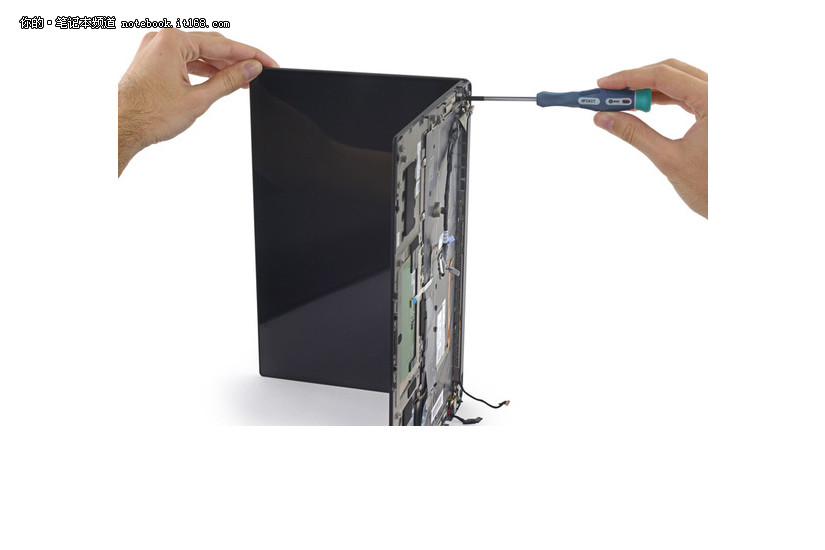

最后玩儿屏幕，XPS13新款最喜欢显摆的地方就是这儿，分辨率超大，窄边框很帅，还触摸的。
47/57
说是和MacBook pro拆起来巨像。
48/57

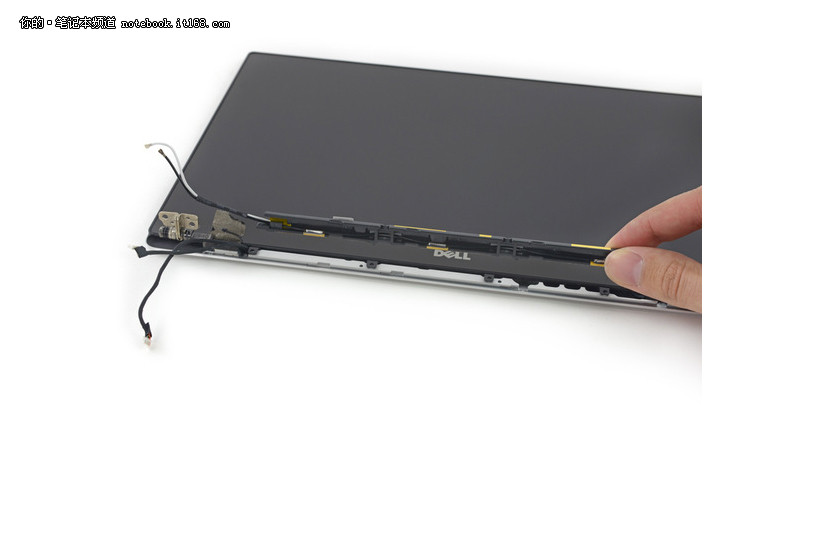

天线。
49/57

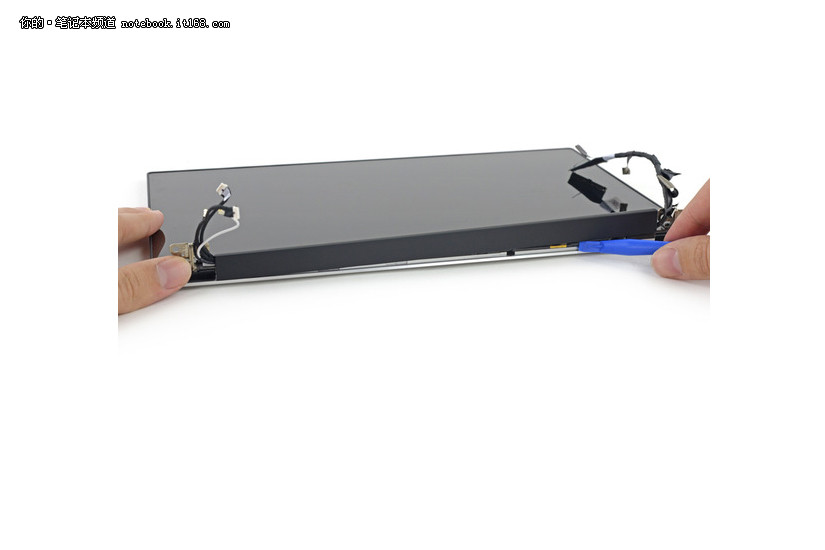

说ifixit.com最擅长拆屏幕？这都什么玩意儿？
50/57

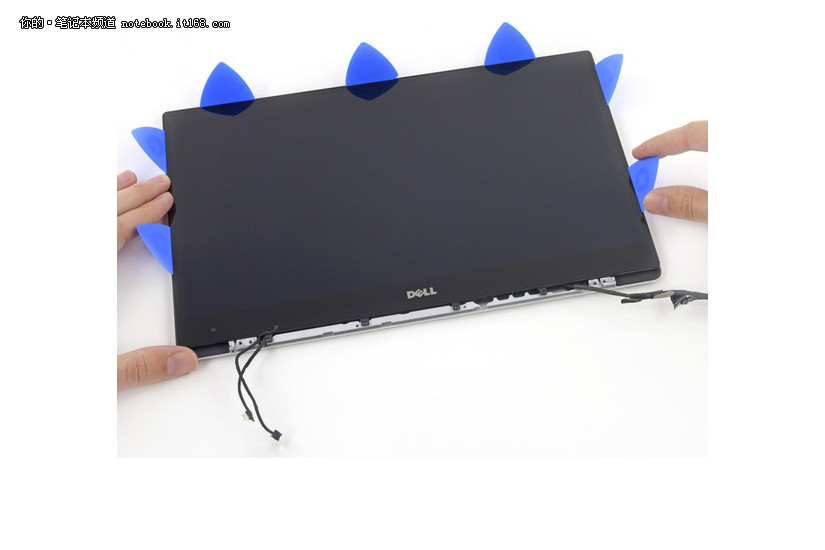

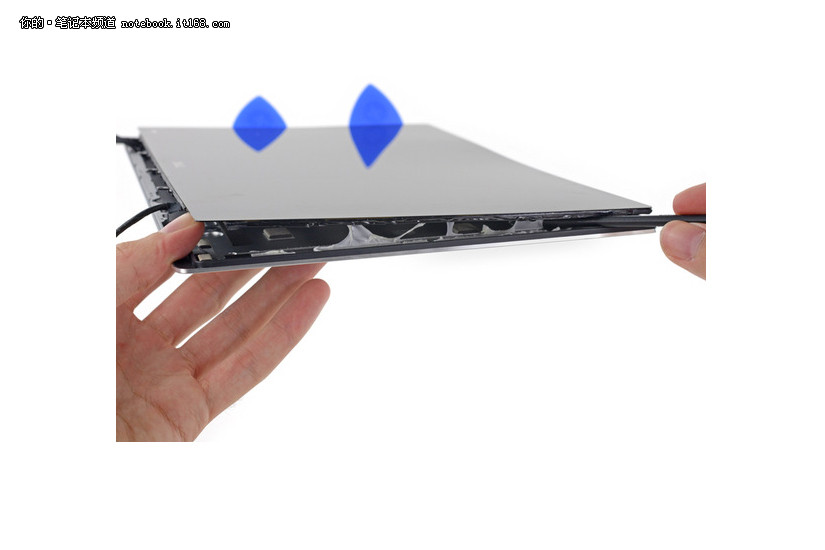

一圈儿的拨片...
51/57
我滴个妈亲那，全是胶水，360°环绕式胶水！
52/57
直接掀吧，没招儿了。
53/57

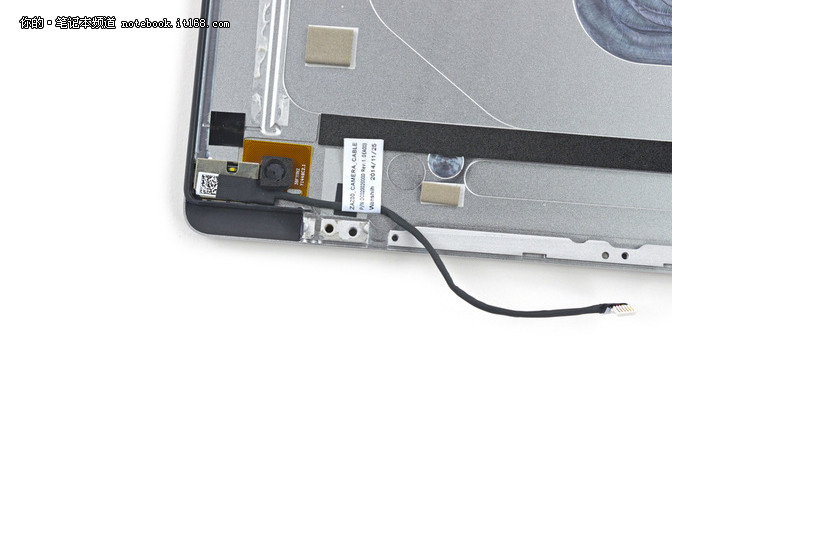

摄像头又来了。
54/57

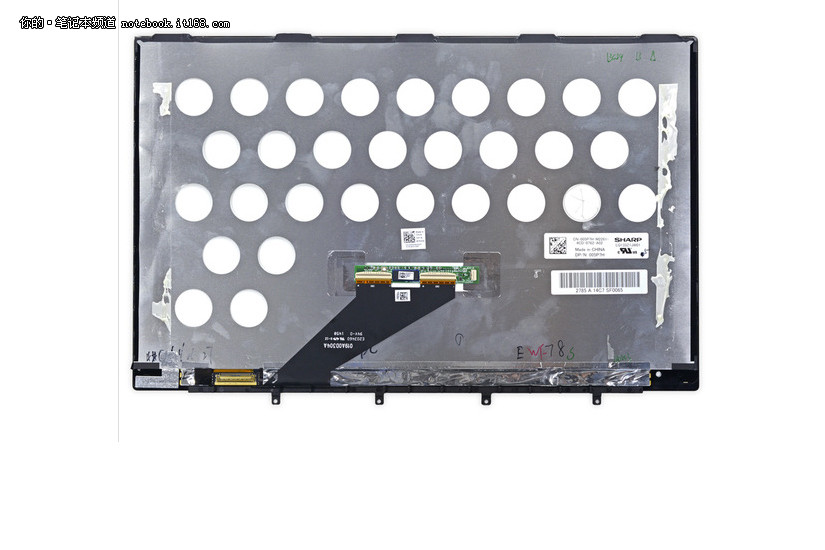

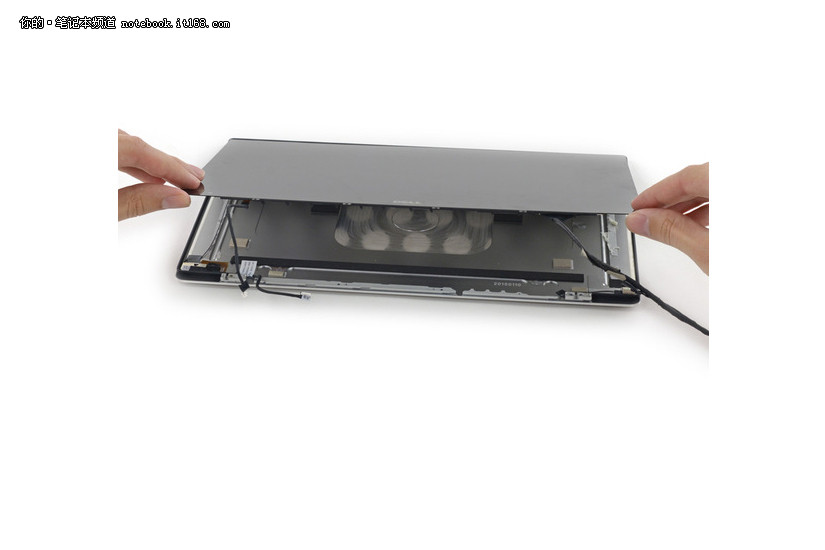

其实在看到这个照片之前，还有一个照片特神秘，说是在这个和屏幕面板之间还有一层特殊的金属板层，这帮拆解大仙儿也没见过这东西，更不知道要是拆下来不安回去的话，还能不能正常的工作。我靠...酷毙了。
55/57

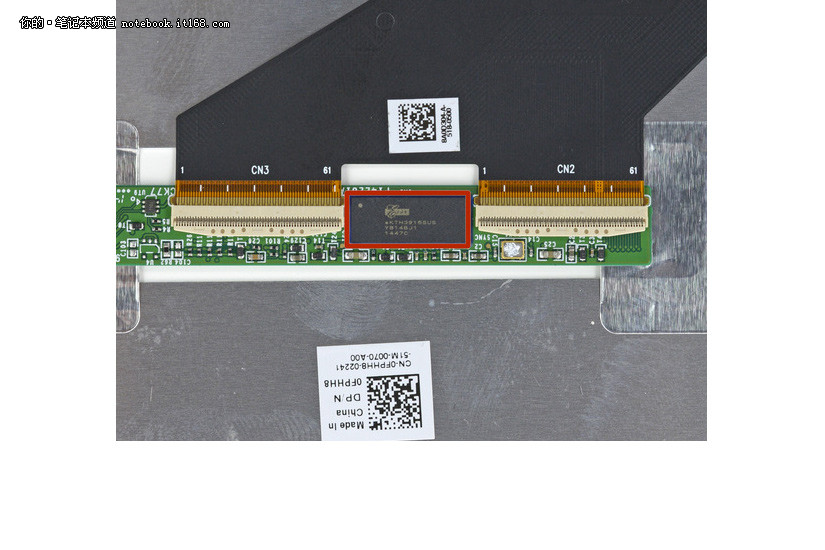

红色是Elan Microelectronics eKTH3915SUS. 什么乱七八糟的，嗯？就是触摸组件其实。
56/57

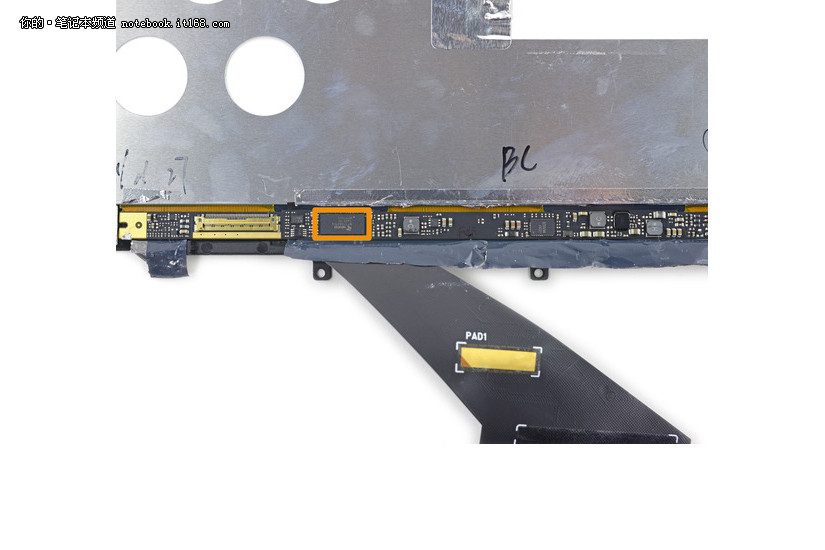

橙色是Novatek NT71394MB8 display driver IC，就是屏幕面板的驱动电路。
57/57

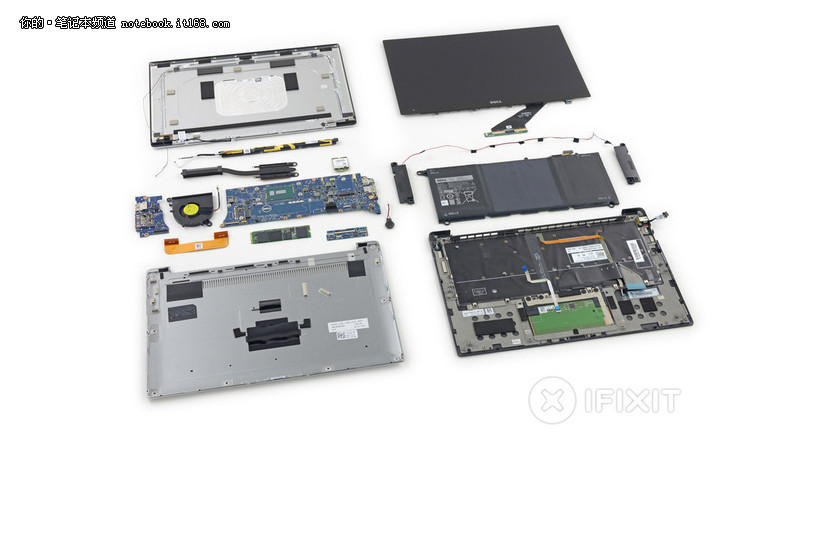

常看ifixit.com拆解的人可能会知道，它们把产品的可维修性分10个等级，最容易修的是10，0就是修不了了，XPS13新款是7，就是还挺好修的意思。（完）
