99%不能升级 15寸新款MBP视网膜大拆解
1/16
北京时间2013年10月23日，苹果发布了采用第四代酷睿CPU的MacBook Pro retina，截至目前，国行依旧在等待核准销售，而大洋彼岸的ifixit网站已经为网友展示了该款产品的拆解过程>>>>
2/16

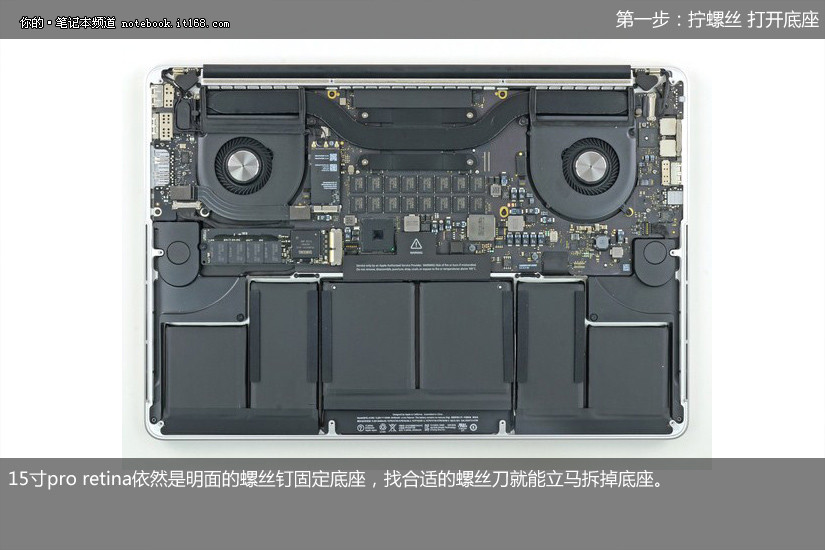

15寸pro retina依然是明面的螺丝钉固定底座，找合适的螺丝刀就能立马拆掉底座。
3/16

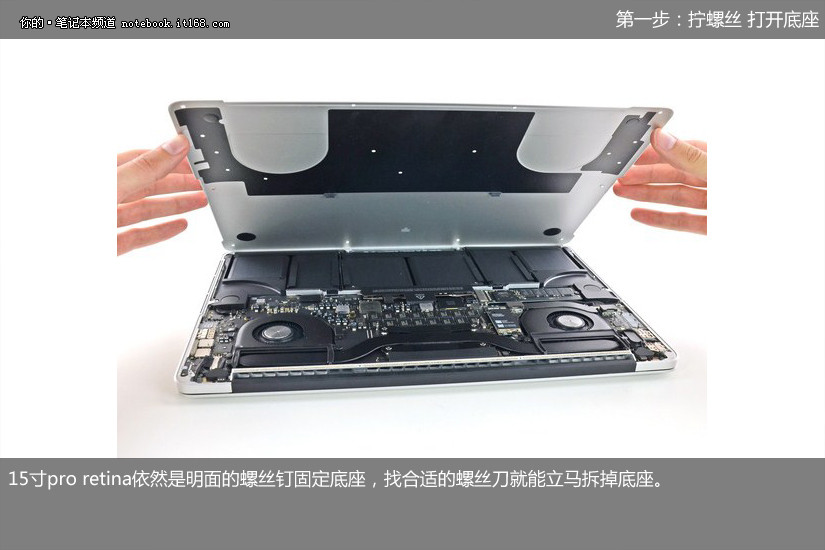

15寸pro retina依然是明面的螺丝钉固定底座，找合适的螺丝刀就能立马拆掉底座。
4/16

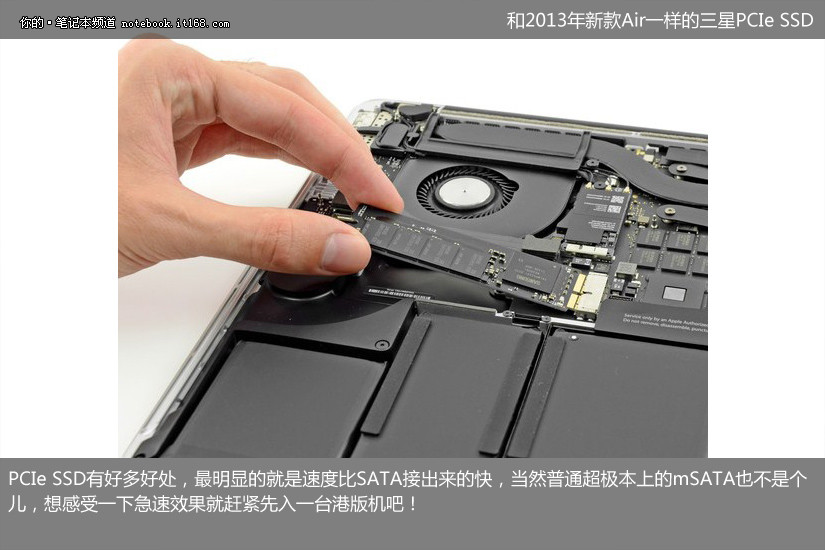

PCIe SSD有好多好处，最明显的就是速度比SATA接出来的快，当然普通超极本上的mSATA也不是个儿，想感受一下急速效果就赶紧先入一台港版机吧！
5/16

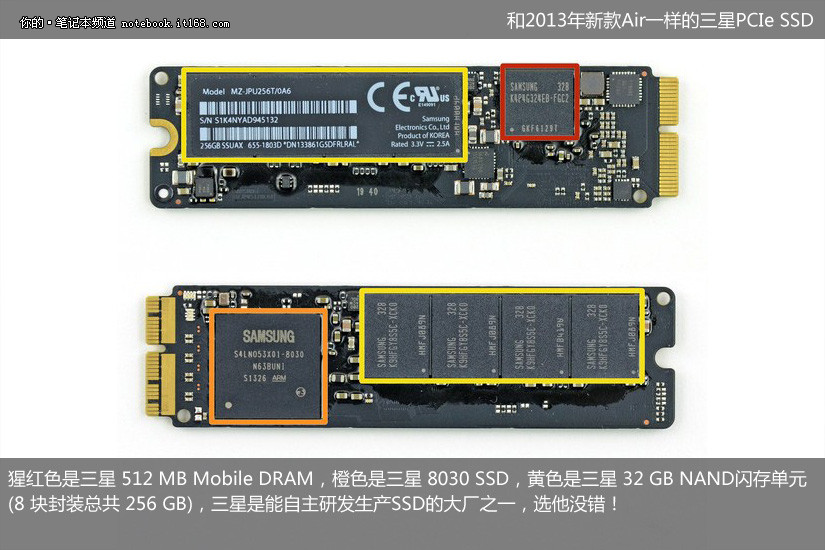

猩红色是三星 512 MB Mobile DRAM，橙色是三星 8030 SSD，黄色是三星 32 GB NAND闪存单元(8 块封装总共 256 GB)，三星是能自主研发生产SSD的大厂之一，选他没错！
6/16
啥是802，啥是11ac啊？不用管它，你只需要知道他就是管WI-FI无线上网的就行了，比以前的无线更快，信号更强就行了。
7/16

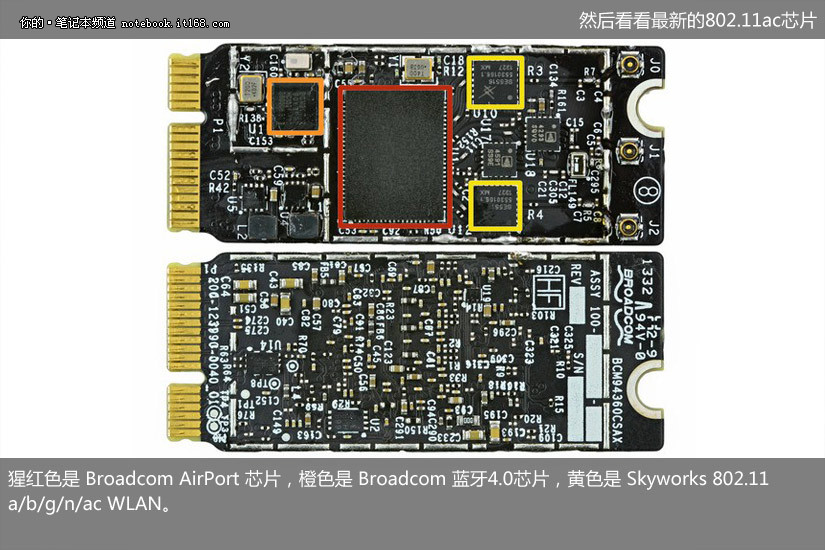

猩红色是 Broadcom AirPort 芯片，橙色是 Broadcom 蓝牙4.0芯片，黄色是 Skyworks 802.11 a/b/g/n/ac WLAN。
8/16

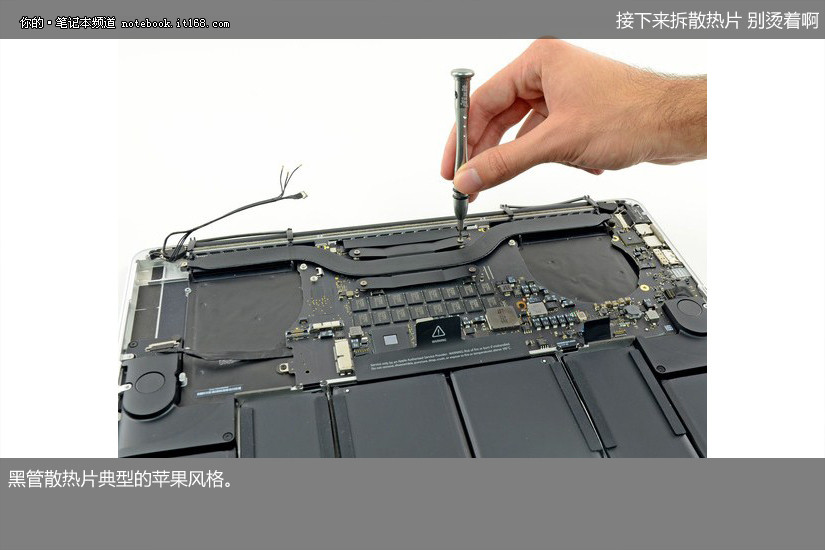

黑管散热片典型的苹果风格。
9/16

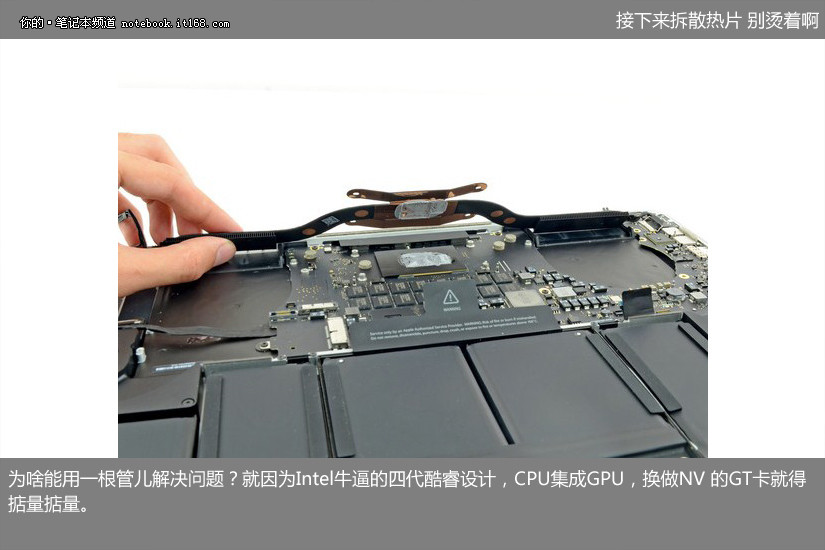

为啥能用一根管儿解决问题？就因为Intel牛逼的四代酷睿设计，CPU集成GPU，换做NV 的GT卡就得掂量掂量。
10/16

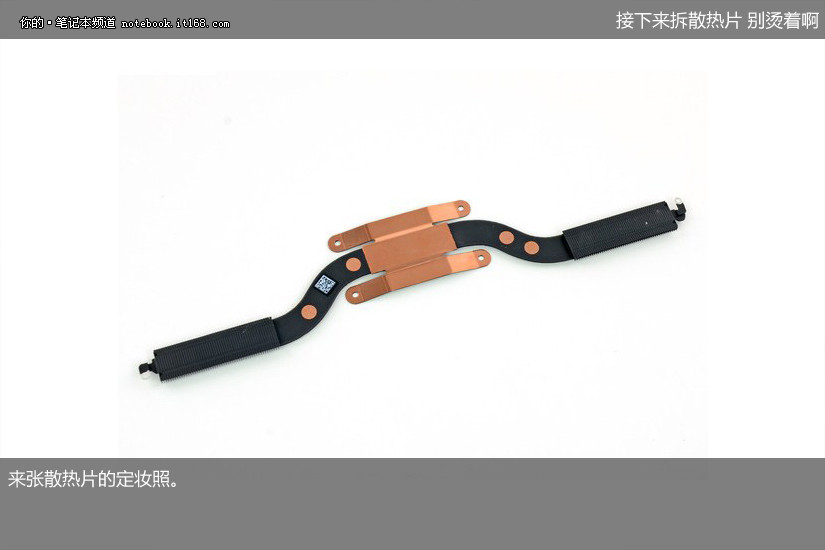

来张散热片的定妆照。
11/16

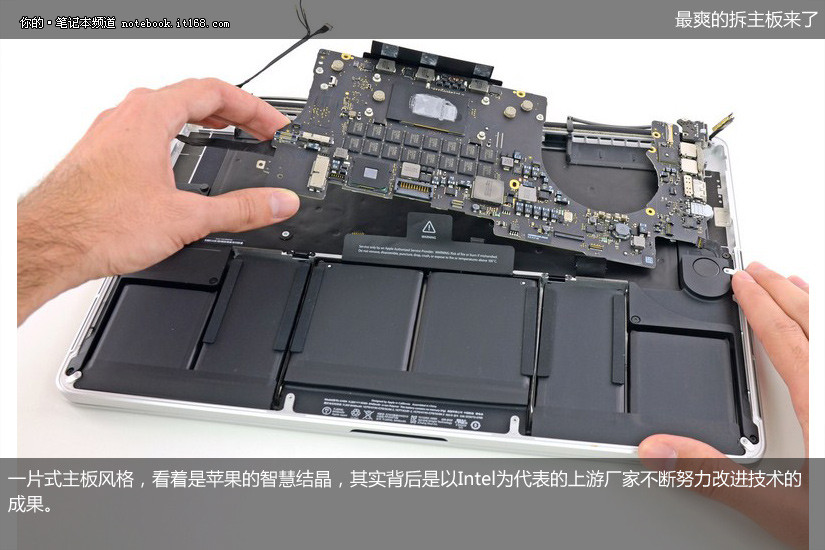

一片式主板风格，看着是苹果的智慧结晶，其实背后是以Intel为代表的上游厂家不断努力改进技术的成果。
12/16
猩红色是 Intel 第四代酷睿 i7四核 2.0-3.2GHz，橙色是 Intel Iris Pro图形芯片，黄色是 Elpida 512 MB DDR3 SDRAM (16 个单元总共 8 GB)，绿色是 Intel Thunderbolt 2 控制器，蓝色是 Intel 平台控制器，粉紫色是 Cirrus 音频芯片。
13/16

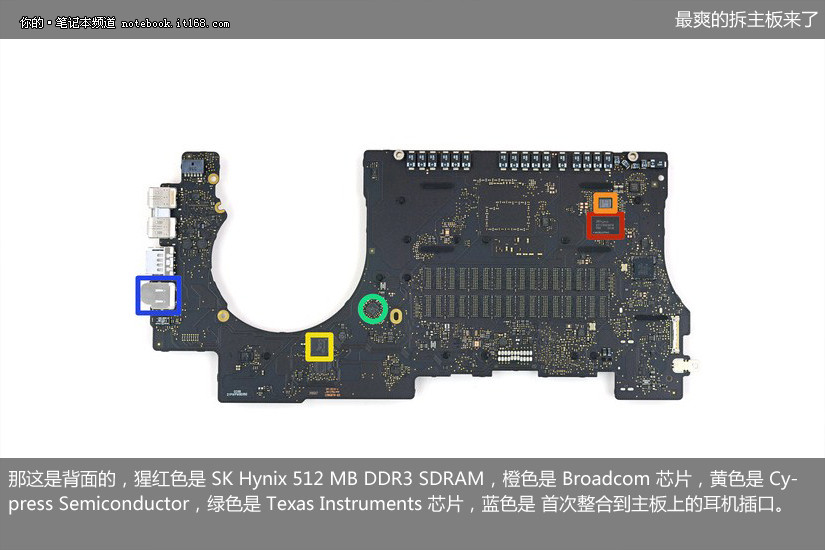

那这是背面的，猩红色是 SK Hynix 512 MB DDR3 SDRAM，橙色是 Broadcom 芯片，黄色是 Cypress Semiconductor，绿色是 Texas Instruments 芯片，蓝色是 首次整合到主板上的耳机插口。
14/16

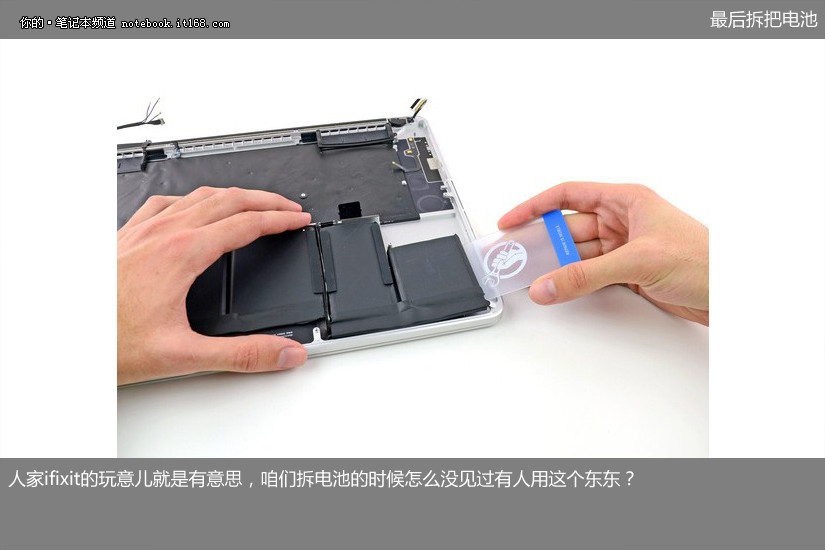

人家ifixit的玩意儿就是有意思，咱们拆电池的时候怎么没见过有人用这个东东？
15/16

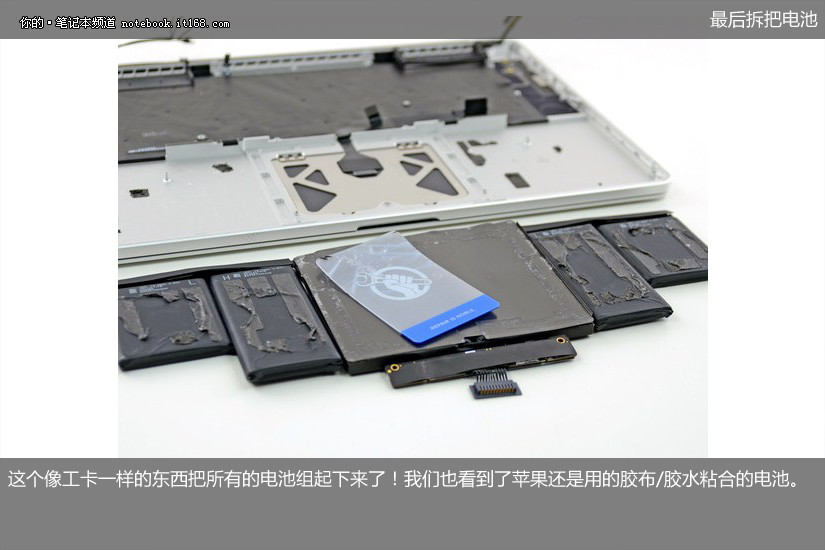

这个像工卡一样的东西把所有的电池组起下来了！我们也看到了苹果还是用的胶布/胶水粘合的电池。
16/16
ifixit只给1分的可修复性得分是因为要是自己拔掉CPU、内存、SSD私自升级(当然是不可能升级的)，绝对就是个坏，加上前面说的胶水封装电池组和新设计的屏幕封装，自己玩儿九成九直接挂掉！(本文转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。)
