揭开内部的秘密 WiFi版iPad 2详细拆解

2011年03月15日00:01 来源：ifixit 作者：ifixit 编辑：姜兆亮评论：0条

拆卸主板硬件模块介绍

柴主板

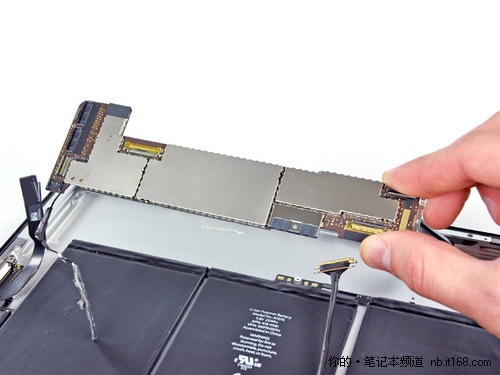

▲取出主板，各个电路模块都做了电磁屏蔽

柴主板
▲取下电磁屏蔽板后露出电路模块

　　红色区域圈出的是触屏微控制器Broadcom BCM5973KFBGH ，而橙色区域是电容触屏控制器Broadcom BCM5974 ，和iPad主板上的触屏控制模块是一样的。

柴主板
▲WI-FI 无线模块是插在主板上的，很容易撬开取下来

柴主板

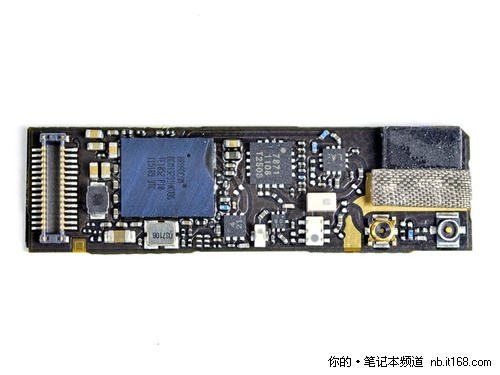

▲WI-FI 无线模块

　　在无线模块上，iPad 2同样采用Broadcom的Wi-Fi、蓝牙和FM调频协调器芯片组BCM43291HKUBC，这颗芯片在iPhone4 和老版的iPad上都有。

柴主板
▲主板的全貌，红色方块圈出的是双核的A5处理器

　　红框中圈出的就是iPad 2的CPU，苹果A5 双核处理器，主频1 GHz ；橙色区域是东芝的16GB闪存；黄色区域，是Apple 343S0542 电源管理模块；蓝色区域是德州仪器的CD3240B0 11AZ4JT G1触摸屏驱动器，与Broadcom BCM5973和BCM5974控制器协同工作；青色区域的是S6T2MLC N33C50V电源管理IC。

柴主板

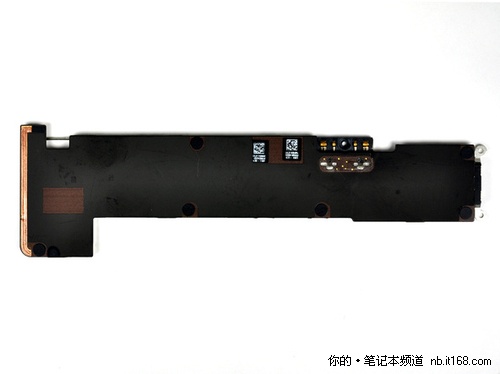

▲主板背面没有电器元件
