解剖外星人Alienware M11x国内独家拆解

    【IT168评测中心】做为戴尔旗下的专注游戏娱乐笔记本的品牌，Alienware曾经推出过多款面向高端游戏玩家的笔记本产品，在此次2010年CES展会上，Alienware高调展出了基于CULV处理器的笔记本——Alienware M11x，仅就这款产品在显卡方面的配置来看，这款面向主流游戏玩家的笔记本堪称“世界上最强悍的11英寸笔记本”。

普通人拆解的极限

    本周我们IT168评测中心收到了这款11英寸的游戏笔记本，在紧张的评测之余，我们也是按照以往针对热点产品的老传统对这款11英寸的袖珍“外星人”进行了拆解，从拆解的过程中我们可以看到这款M11x的用料还是十分精良的，但是过小的身躯限制了这款产品散热的空间，使得其在测试中并没有表现出很好的使用舒适度。

非对称的音箱布局

左侧音箱

无线网卡

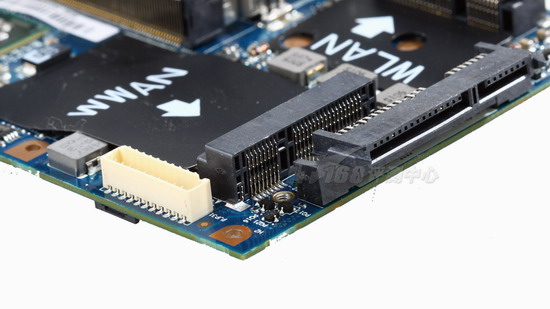

预留的全高Mini PCIE设备安装位置

容量高达63Wh的锂电池

容量达到4GB的DDR3 1066MHz高速内存

拆解开始 键盘上方面板是拆解关键

键盘上方面板是拆解关键

面板上的外星人头像采用镂空设计

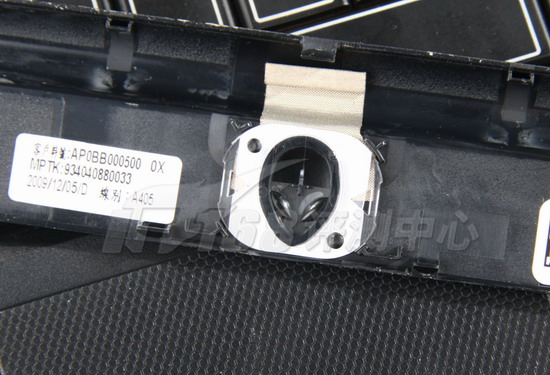

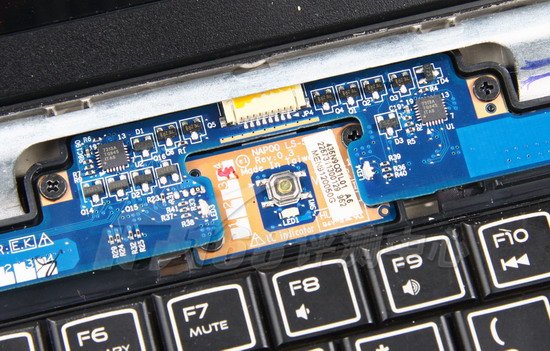

外星人头像下方的电源开关与发光二极管

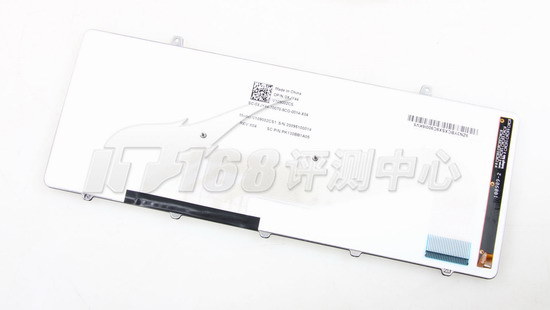

外星人的键盘采用了防水设计

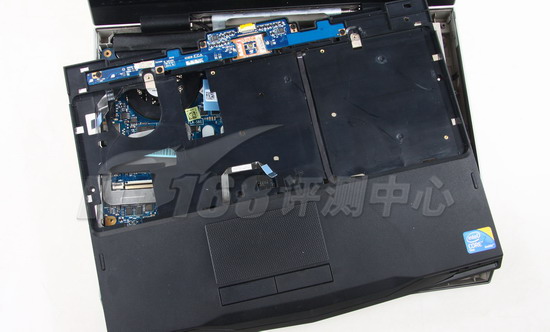

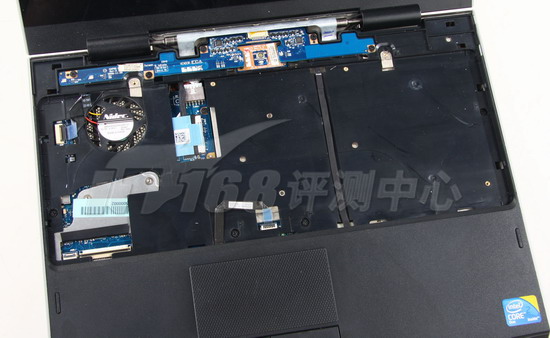

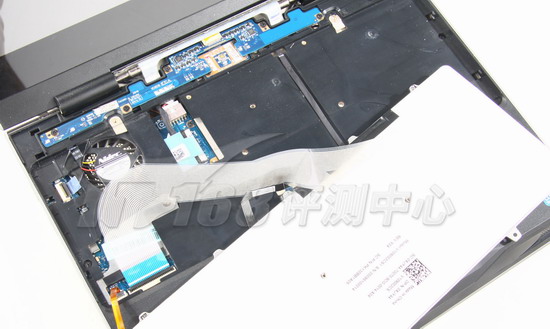

拆掉键盘的外星人

C面面板即将被拆掉

袖珍外星人的主体结构及细节

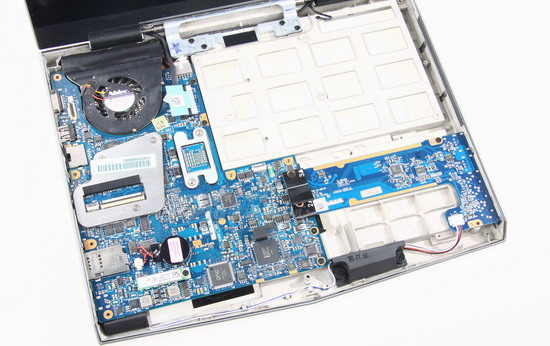

拆掉面板的C面主体

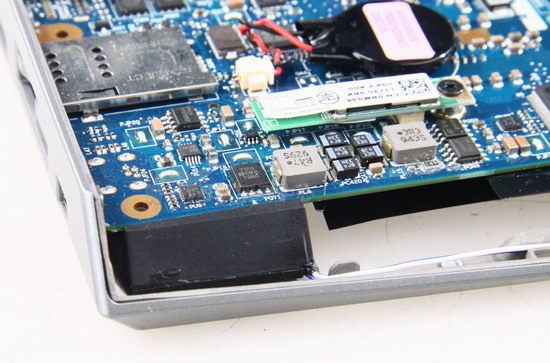

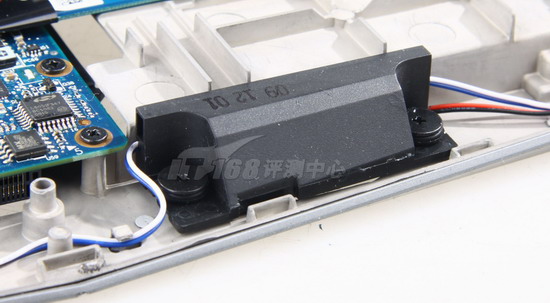

右侧音箱安装模块

另外一个音箱

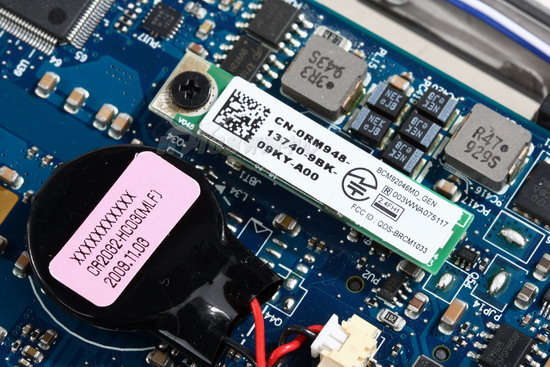

外星人的蓝牙模块

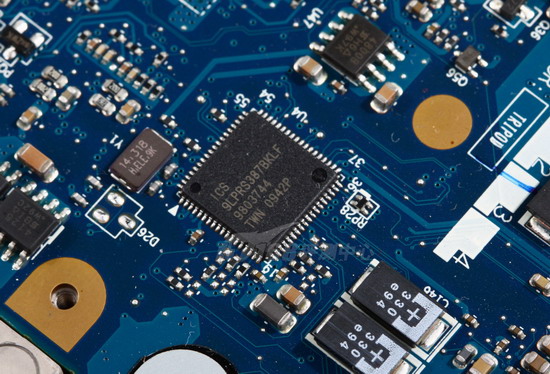

ICS芯片=时钟发生器

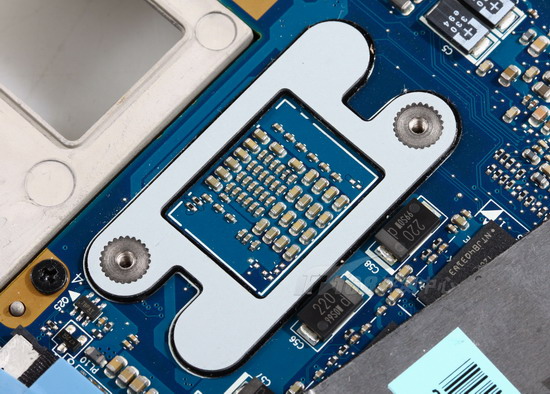

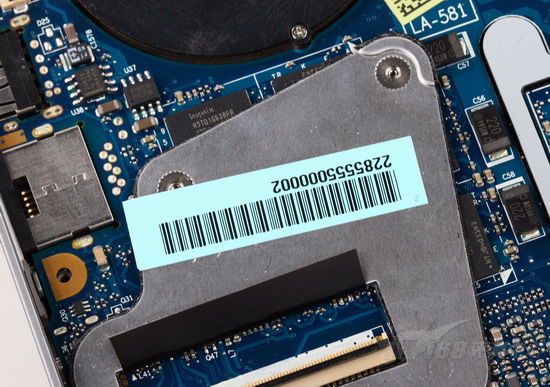

固定散热器的金属垫板

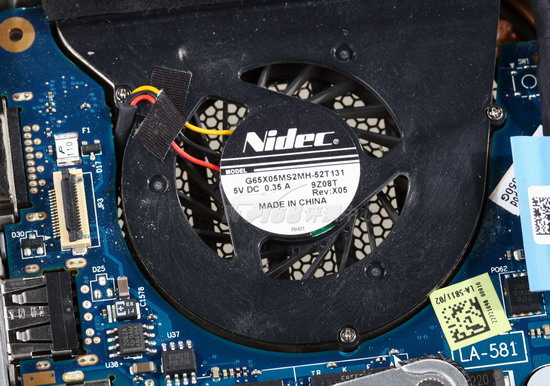

散热风扇

SD/MMC读卡器

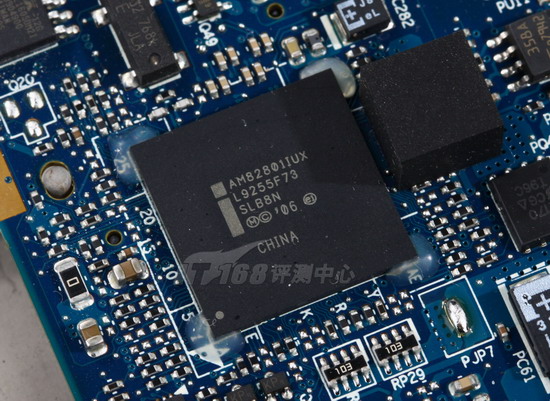

ICH9芯片

主板做工用料颇为精良

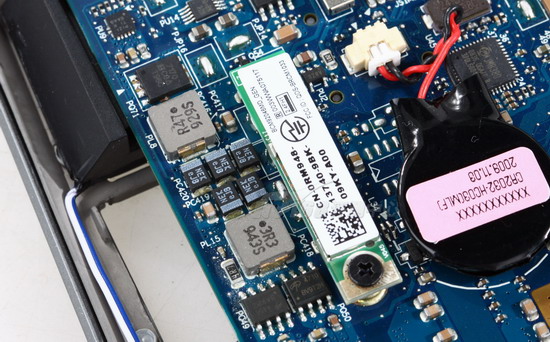

蓝牙模块采用了插接安装方式 使用螺丝固定

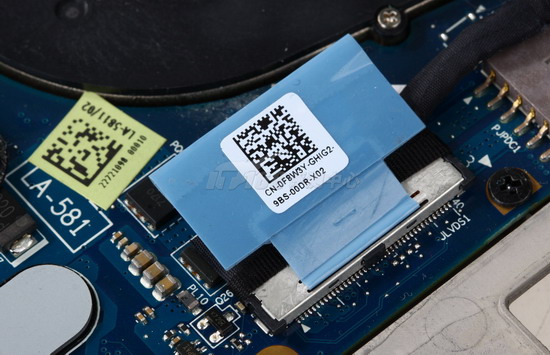

笔记本屏幕信号线接口

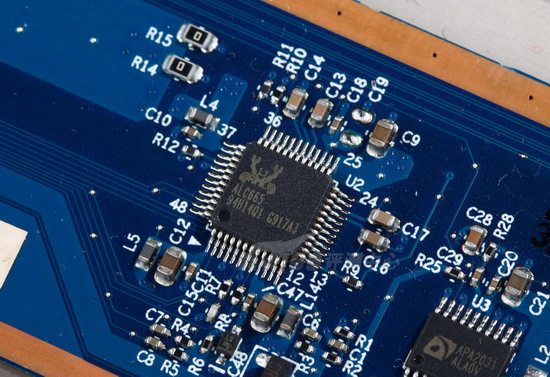

Realtek ALC665声卡芯片

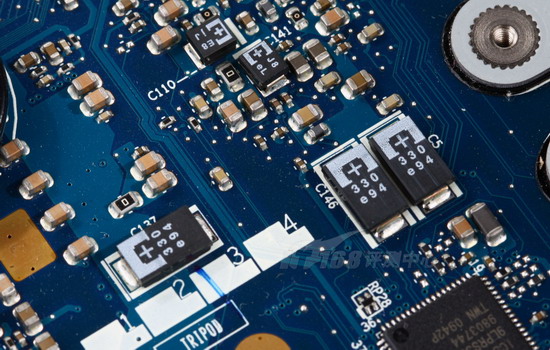

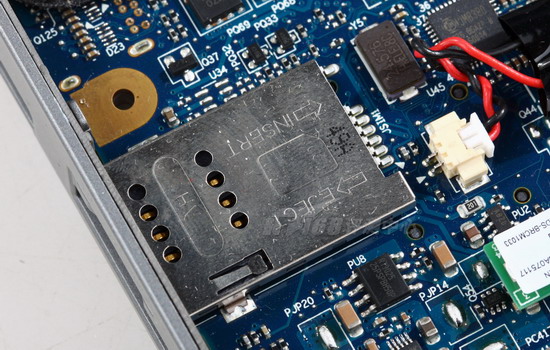

主板细节

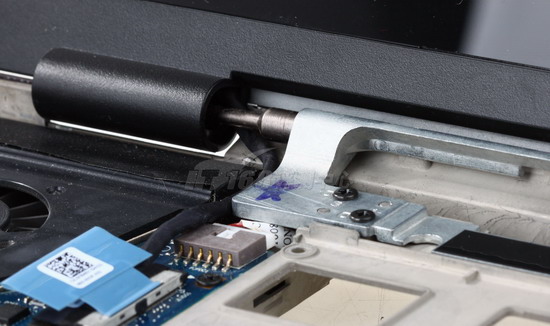

金属屏幕转轴

两段式主板细节图赏

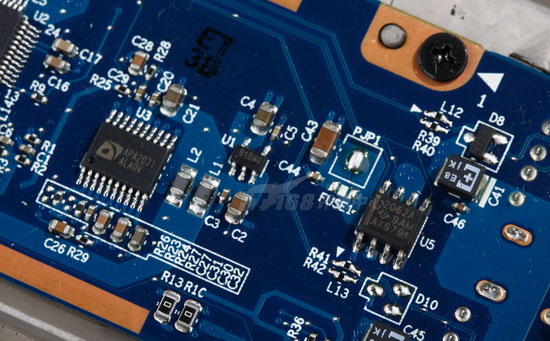

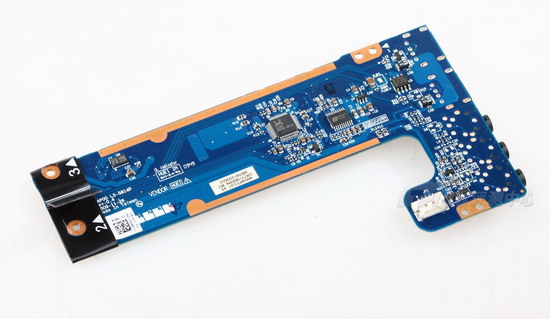

小主板整体图

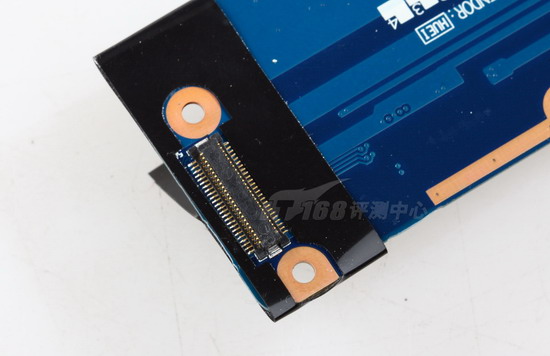

小主板与大主板的连接方式采用了硬性的插接方式

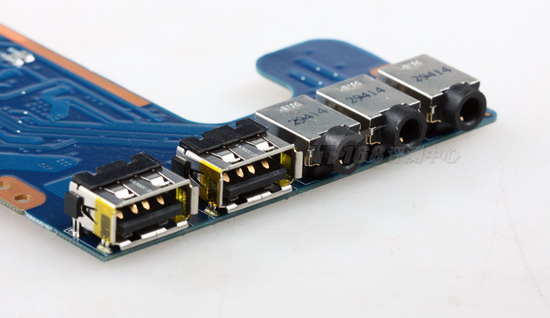

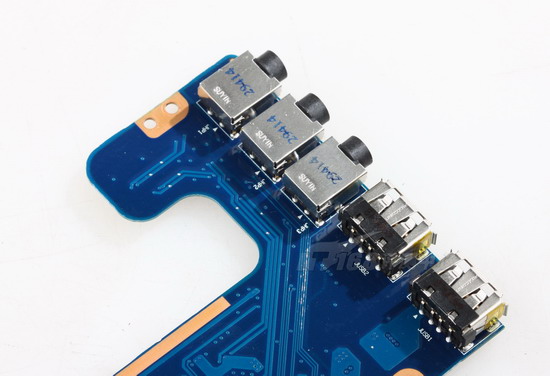

小主板上的两个USB接口与一组三个的音频输入输出接口

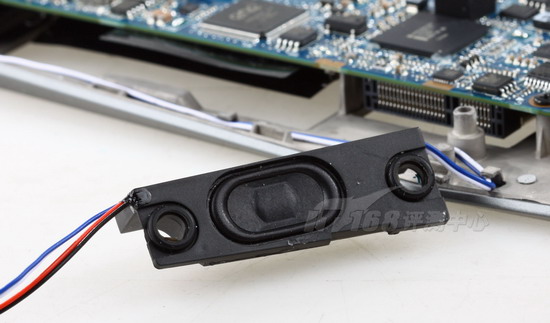

扬声器单元的口径还是很大的

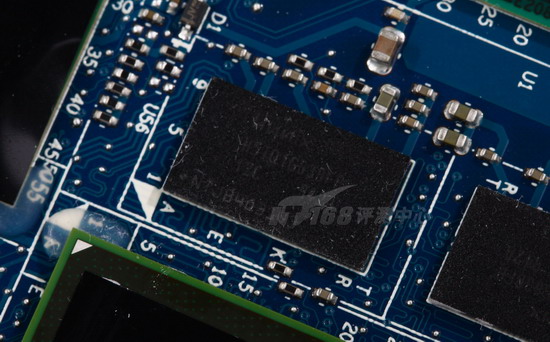

固定散热器的金属垫板下方是GT 335M显卡的另外四片显存

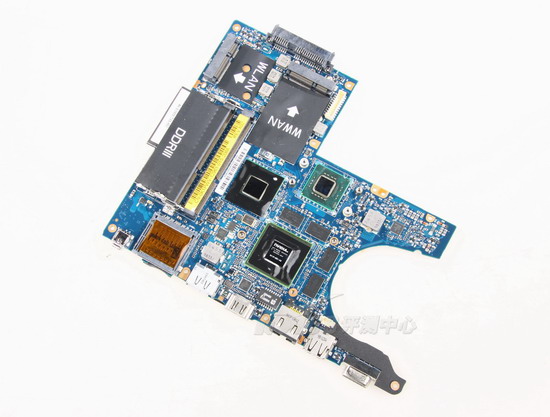

大主板正面图

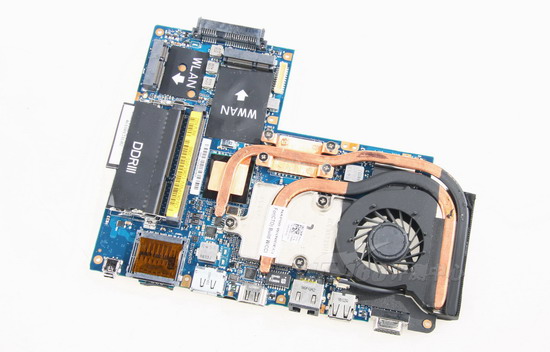

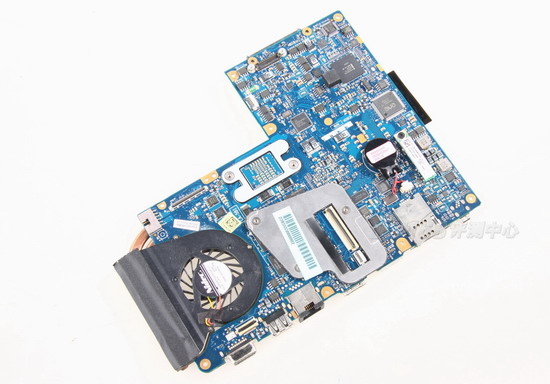

大主板背面图

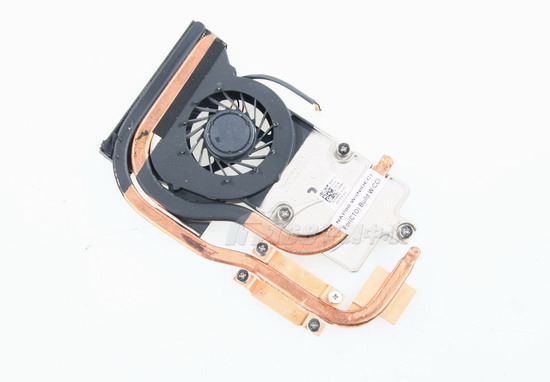

双铜管与散热风扇组合的散热器

拆掉散热器的大主板背面

核心部件的详细图赏 处理器\显卡\MCH芯片的合影

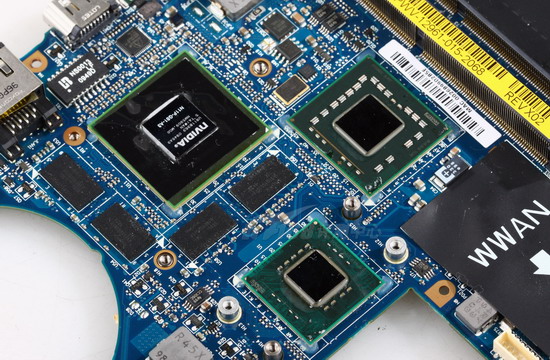

显卡\处理器与MCH芯片的合影

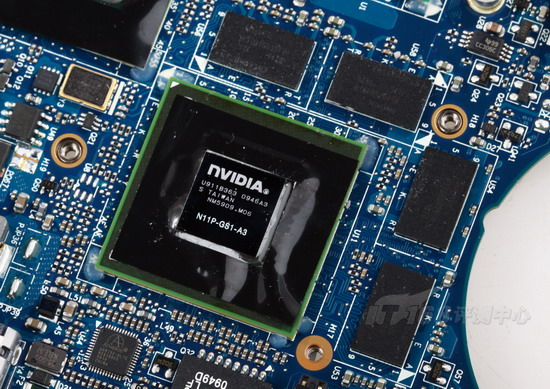

代号为GT216的GT 335M高端独立显卡

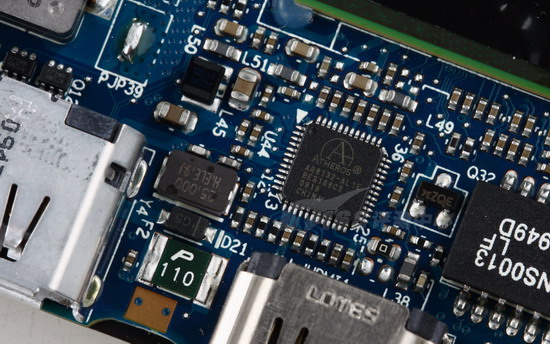

Atheros网卡芯片

GT335M 显卡显存

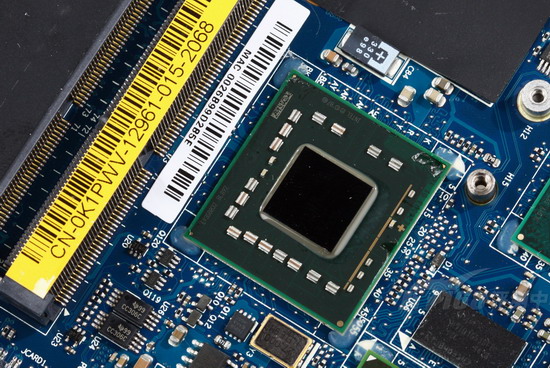

SU7300处理器

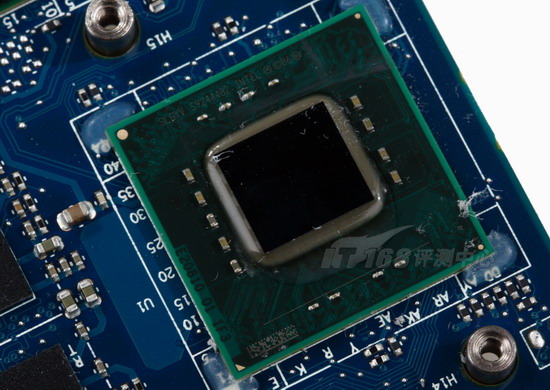

GS 45芯片组MCH芯片

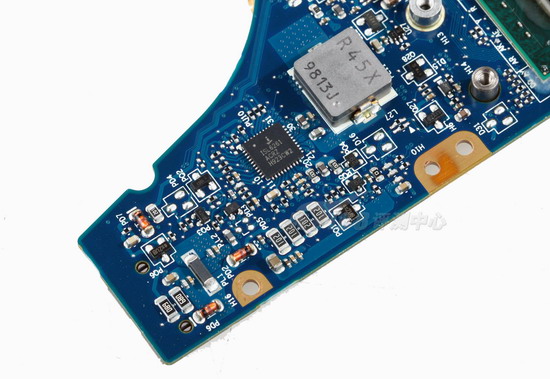

主板细节

SATA硬盘接口

两个DDR3内存插槽

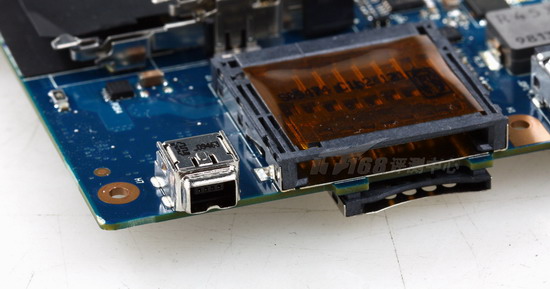

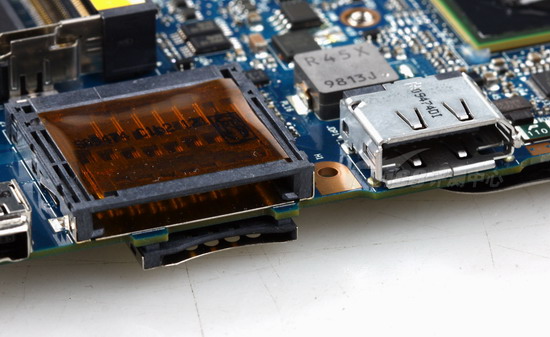

1394接口与SD/MMC/MS多合一读卡器

SD/MMC/MS多合一读卡器与USB接口

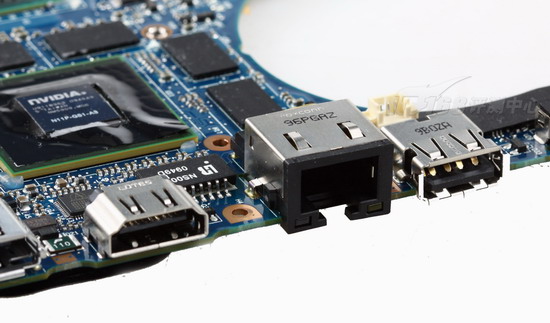

RJ-45\USB\HDMI接口

称重环节 重量证明袖珍外星人的真材实料
